Реакторы с мешалками — изготовление под заказ от ТПК Брик
Проектируем и изготавливаем вертикальные аппараты с перемешивающими устройствами для химико-технологических процессов в жидкой фазе: реагентная обработка воды, нейтрализация, растворение, полимеризация. Корпус, мешалка, привод и рубашка — в одном комплекте, по ГОСТ Р 52630 или чертежам заказчика.
Полный комплект от одного производителя: расчёт на прочность, корпус, мешалка под вашу среду, привод и паспорт изделия.
Из чего состоит реактор с мешалкой
Каждый аппарат собираем из четырёх ключевых узлов, и каждый узел рассчитываем под вашу среду и режим процесса. Ниже — схема реактора в разрезе и диапазоны параметров, в которых мы работаем.
Корпус
Сварная обечайка с эллиптическими днищами. Материалы — 09Г2С, 12Х18Н10Т, AISI 304/316. Расчёт на прочность под давление и температуру вашего процесса.
Мешалка
Лопастная, пропеллерная, турбинная, рамная, якорная или фрезерная. Тип и размер подбираем по вязкости и плотности перемешиваемой среды.
Привод
Мотор-редукторы 0,75–30 кВт, в том числе во взрывозащищённом исполнении 1Ex d IIB T4. Частота вращения — под требования процесса.
Уплотнение и рубашка
Торцевое, сальниковое или манжетное уплотнение вала. Рубашка обогрева или охлаждения — паровая либо жидкостная, с изоляцией по ТЗ.
Технические характеристики
Какие реакторы изготавливаем
Шесть базовых исполнений покрывают большинство задач — от реагентной обработки воды до полимеризации под давлением. Комбинируем материал, тип мешалки, рубашку и режим давления под ваш процесс.
Реактор с мешалкой и рубашкой
Обогрев или охлаждение среды прямо в аппарате: паровая или жидкостная рубашка, при необходимости — теплоизоляция.
Нержавеющий реактор
Пищепром, фарма и агрессивные среды. Сталь 12Х18Н10Т или AISI 304/316 — стойкость к коррозии и чистота процесса.
Реактор из углеродистой стали
Рабочая лошадка для водоочистки и нейтрализации: 09Г2С держит давление и низкие температуры, а цена ниже нержавейки.
С якорной / рамной мешалкой
Контур повторяет форму корпуса и снимает пристенный слой — для вязких сред, суспензий и процессов с налипанием.
С пропеллерной / турбинной мешалкой
Интенсивное перемешивание маловязких сред: растворение реагентов, гомогенизация, суспендирование.
Вакуумный / под давлением
Работа под вакуумом или избыточным давлением до 1,6 МПа — расчёт корпуса и уплотнения под режим вашего процесса.
Этапы изготовления реактора
От вашего ТЗ до отгрузки готового аппарата — восемь контролируемых этапов на одной производственной площадке. Своё конструкторское бюро, свои станки, свой ОТК.
ТЗ или опросный лист
СтартПринимаем чертежи, опросный лист или просто описание задачи. Инженер уточняет параметры среды и режим процесса.
КД и расчёт на прочность
Своё КБКонструкторское бюро разрабатывает или проверяет документацию, выполняет расчёт корпуса на прочность под давление и температуру.
Заготовка
Лазерная резкаВальцовкаРаскрой листа на лазере, вальцовка обечаек на собственном оборудовании — без субподряда и лишних сроков.
Сварка и контроль швов
УЗКЦветная дефектоскопияСварка корпуса и рубашки, контроль сварных соединений ультразвуком и цветной дефектоскопией с протоколами.
Механообработка
Вал и узлыТочение вала мешалки, обработка посадочных мест под уплотнение и подшипниковые узлы.
Сборка
Привод + уплотнениеМонтаж мешалки, мотор-редуктора и уплотнения вала, проверка соосности и лёгкости хода.
Гидроиспытания
ПротоколыИспытания корпуса и рубашки на прочность и плотность с оформлением протоколов.
Покраска, паспорт, отгрузка
ФинишАнтикоррозионное покрытие, комплект документов — паспорт, РЭ, протоколы испытаний — и отгрузка в любой регион.
Реактор и мешалку делает один завод
Полный комплект
Ёмкость, мешалка и привод — от одного поставщика. Одна ответственность, один паспорт, никаких стыков между подрядчиками.
Мешалка под среду
Подбираем тип и размер перемешивающего устройства по вязкости, плотности и задаче процесса — бесплатно, по опросному листу.
Своя вальцовка
Обечайки вальцуем на собственном оборудовании — контролируем геометрию корпуса и не зависим от чужих очередей.
Взрывозащита
Исполнения с приводами 1Ex d IIB T4 для взрывоопасных зон химических и нефтехимических производств.
Испытания и протоколы
Гидроиспытания корпуса и рубашки, УЗК швов, цветная дефектоскопия — с полным комплектом протоколов.
Шеф-монтаж и ПНР
Помогаем с установкой, пуском и наладкой аппарата на вашей площадке — до выхода на рабочий режим.
Что нужно для расчёта реактора
Не обязательно приходить с готовым проектом. Работаем с любым уровнем исходных данных — от комплекта КД до описания задачи своими словами. КП с фиксированной ценой — за 1 рабочий день.
Есть чертежи или КД
Присылайте комплект — посчитаем стоимость и срок изготовления точно по вашей документации. При необходимости КБ проверит и адаптирует КД под производство.
Есть параметры процесса
Заполните опросный лист — инженер подберёт объём аппарата, материал, тип мешалки и привод под ваш режим работы.
Есть только задача
Опишите словами: какую жидкость, в каком количестве и зачем нужно перемешивать. Инженер задаст уточняющие вопросы и подготовит техническое предложение.
Честно о наших ограничениях
Эмалированные реакторы не производим. Если ваш процесс требует эмали — подскажем, в каких случаях её реально заменяет нержавеющая сталь, а в каких замена невозможна, и вы не потратите деньги зря.
Малые лабораторные реакторы до 100 л — не наш профиль. Мы про промышленные аппараты от 0,1 м³ и выше: там наше производство и КБ дают реальное преимущество по цене и качеству.
Смежное оборудование и услуги
Мешалки для водоочистки
Отдельные перемешивающие устройства под вашу ёмкость — лопастные, пропеллерные, рамные, якорные
→Фильтры ФОВ, ФИП, ФСУ
Осветлительные, ионитные и сорбционные фильтры для систем водоподготовки
→Тонкослойные отстойники
Осветление промышленных и ливневых стоков после реагентной обработки
→Вальцовка обечаек
Вальцовка листа и профиля на собственном оборудовании — основа корпусов наших аппаратов
→Реакторы и мешалки, которые уже работают
Четыре проекта из нашего портфолио — от аппарата полимеризации под давлением до вакуум-нейтрализатора для соляной кислоты.
Реактор полимеризации бутадиена
Аппарат с перемешивающим устройством и рубашкой по ТУ 3615-023-21305301-2015 (ГОСТ 20680-86) для производителя каучука. Работа под давлением или вакуумом.

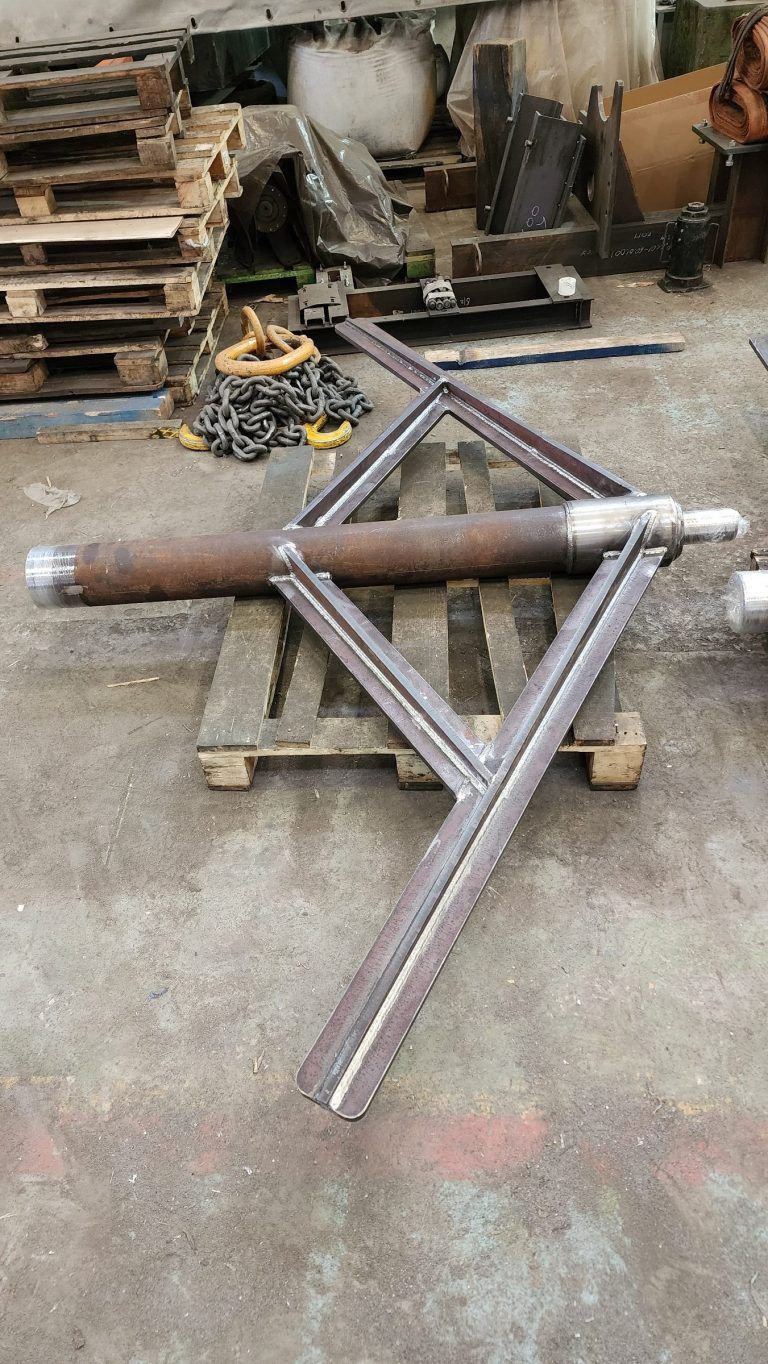

Импеллеры мешалок реактора Ø2800 / 2700 мм
Изготовлены по чертежам заказчика — одного из крупнейших мировых производителей фторполимеров (9 % мирового рынка).

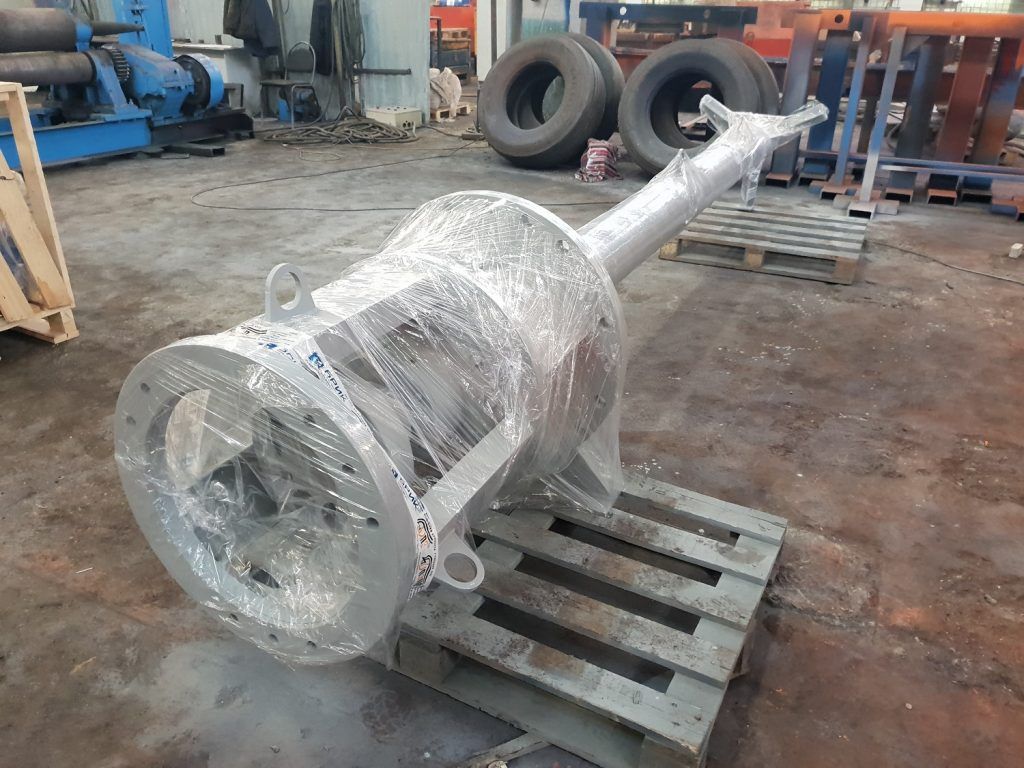

Якорная (рамная) мешалка Ø2120 мм
Перемешивающее устройство для производителя теплообменного оборудования: торцевое уплотнение, подшипниковый узел, нижняя опора.
Вакуум-нейтрализатор для соляной кислоты
Аппарат для приёма и отдачи соляной кислоты с внутренней гуммировкой эбонитом — защита корпуса от агрессивной среды. Работа под вакуумом.
Вопросы о реакторах с мешалками
Инженер разберёт вашу задачу, поможет с выбором типа мешалки и материала — по телефону или по опросному листу.
+7 (846) 203-07-17 Пн–Пт 8:00–17:00 (МСК+1) Задать вопрос инженеруЗапросите расчёт реактора
Пришлите чертежи, опросный лист или просто опишите задачу — инженер подготовит коммерческое предложение с фиксированной ценой за 1 рабочий день.
