Опрокидыватели
вагонеток
Для разгрузки нерасцепленных составов и одиночных шахтных вагонеток типа ВГ на горнодобывающих предприятиях и в шахтах, не опасных по газу и пыли. Конструкция серии ОКЭ предусматривает пропуск электровозов через барабан.
Для разгрузки вагонеток на горнодобывающих предприятиях
Опрокидыватель вагонеток — специализированное оборудование для быстрой разгрузки сыпучих грузов из шахтных вагонеток типа ВГ. Устанавливается на верхних приёмных площадках надшахтных зданий и в разгрузочных узлах обогатительных фабрик.
В производстве ТПК Брик две серии: **ОК** — для одиночных вагонеток и небольших составов, **ОКЭ** — для работы с нерасцепленными составами с возможностью пропуска электровоза через барабан. Опрокидыватели применяются в шахтах, не опасных по газу и пыли.
- Виброочистка кузова — встроенная установка удаляет налипшую горную массу, исключая ручную доочистку
- Электромагнитные тормоза в приводе — точная остановка барабана в рабочих положениях
- Стопоры фиксации — надёжное удержание вагонетки при опрокидывании
- Отбойные щиты — направляют поток материала в бункер, снижая пылеобразование
Линейка из 8 моделей ОК и ОКЭ
Модели отличаются типоразмером обслуживаемой вагонетки (ВГ-1,2 / ВГ-2,2 / ВГ-4,5 / ВГ-10), количеством одновременно разгружаемых единиц и возможностью пропуска электровоза (серия ОКЭ). Любая модель может быть модифицирована под ТЗ Заказчика: колея, условия эксплуатации, автоматизация.
| Параметр | ОК1-1,2- 600(750) |
ОК2-1,2- 600(750) |
ОК1-2,2- 600(750) |
ОК2-2,2- 600(750) |
ОК1-4,5- 750(900) |
ОКЭ1-4,5- 750(900) |
ОКЭ2-4,5- 750(900) |
ОКЭ1-10- 750(900) |
|---|---|---|---|---|---|---|---|---|
| Тип разгружаемых вагонеток | ВГ-1,2 | ВГ-1,2 | ВГ-2,2 | ВГ-2,2 | ВГ-4,5 | ВГ-4,5 | ВГ-4,5 | ВГ-10 |
| Колея, мм | 600 / 750 | 600 / 750 | 600 / 750 | 600 / 750 | 750 / 900 | 750 / 900 | 750 / 900 | 750 / 900 |
| Кол-во одновременно разгружаемых вагонеток, шт. | 1 | 2 | 1 | 2 | 1 | 1 | 2 | 1 |
| Время оборота барабана, с | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Длина, мм | 3 900 | 6 000 | 4 850 | 7 950 | 8 500 | 8 500 | 12 500 | 12 500 |
| Ширина, мм | 3 850 | 3 850 | 3 850 | 3 970 | 6 300 | 6 300 | 6 300 | 6 300 |
| Высота, мм | 3 400 | 3 400 | 3 400 | 3 400 | 4 500 | 4 500 | 4 500 | 4 500 |
| Масса, кг, не более | 11 000 | 14 000 | 13 000 | 18 000 | 30 000 | 40 000 | 50 000 | 50 000 |
ОК1-1,2-600(750) ВГ-1,2 · 11 000 кг
ОК2-1,2-600(750) ВГ-1,2 · 14 000 кг
ОК1-2,2-600(750) ВГ-2,2 · 13 000 кг
ОК2-2,2-600(750) ВГ-2,2 · 18 000 кг
ОК1-4,5-750(900) ВГ-4,5 · 30 000 кг
ОКЭ1-4,5-750(900) ВГ-4,5 · 40 т · пропуск электровоза
ОКЭ2-4,5-750(900) ВГ-4,5 · 50 т · пропуск электровоза
ОКЭ1-10-750(900) ВГ-10 · 50 т · пропуск электровоза
Сертификат соответствия на опрокидыватели вагонеток

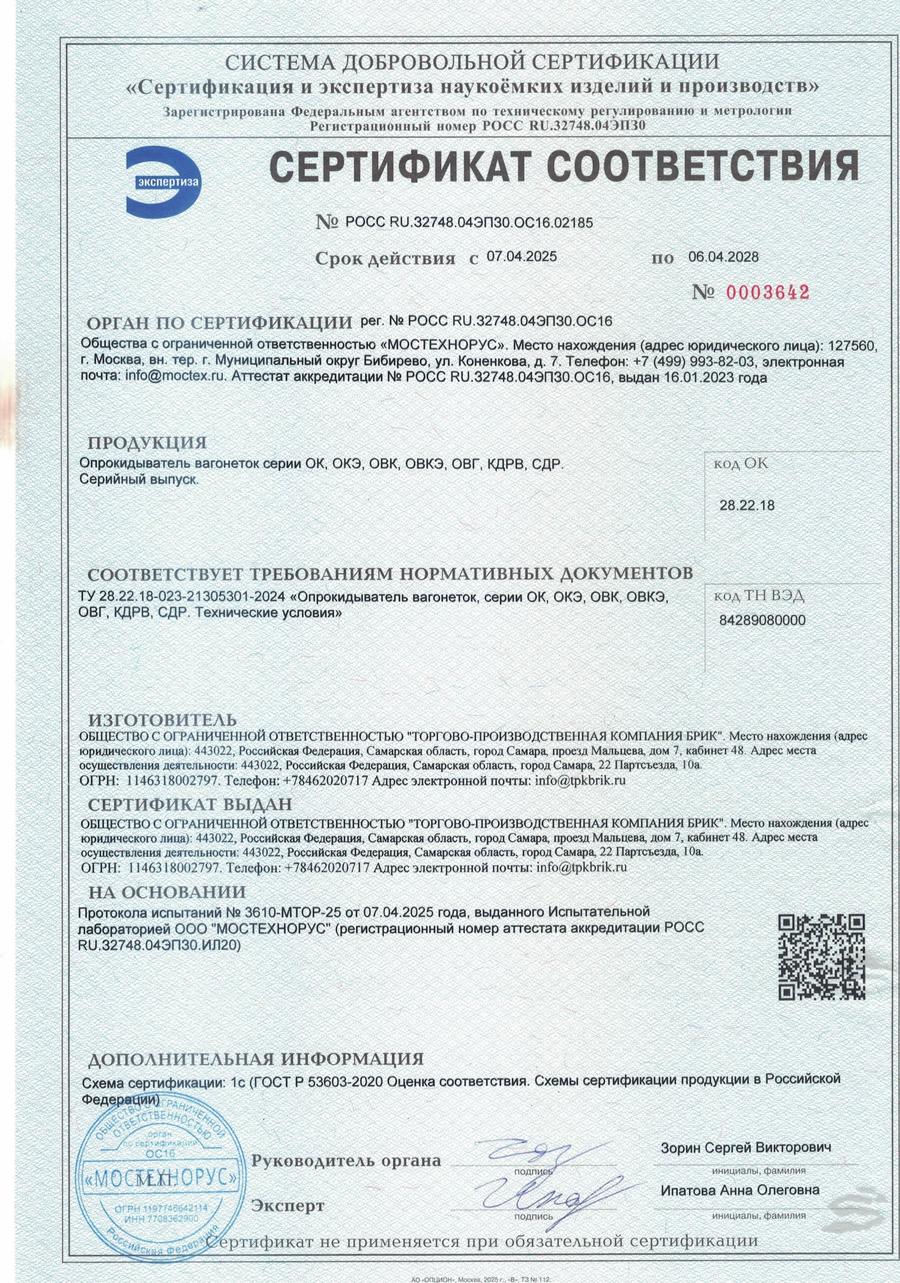

Серийное производство опрокидывателей вагонеток серий ОК, ОКЭ, ОВК, ОВКЭ, ОВГ, КДРВ, СДР подтверждено сертификатом добровольной сертификации (орган — ООО «МОСТЕХНОРУС»). Документ можно скачать в PDF для тендерной заявки или комплекта закупочной документации.
Семь узлов в комплекте поставки
Опрокидыватель поставляется как цельный комплекс: несущая механика, привод, системы безопасности и очистки, электрооборудование. Все узлы спроектированы и изготовлены на производстве ТПК Брик — без внешних подрядчиков.
Барабан
Размещает и удерживает вагонетку во время разгрузки. Конструкция рассчитана на полный цикл за 13 секунд.
Привод
Установочная рама с электродвигателями, редукторами, опорными и упорными приводными роликами, электромагнитными тормозами.
Щиты отбойные
Направляют поток разгружаемой горной массы в приёмный бункер, уменьшают площадь его приёмной части и снижают пылеобразование.
Ограждение
Обеспечивает безопасное обслуживание опрокидывателя при разгрузке составов. Стандартное для промышленных площадок исполнение.
Установка виброочистки
Удаляет налипшую и примёрзшую к стенкам горную массу после разгрузки — исключает ручную доочистку, сокращает время цикла, снижает нагрузку на персонал.
Стопоры фиксации
Надёжно удерживают вагонетку в барабане во время разгрузки. Исключают смещение при опрокидывании.
Пневмосистема и электрооборудование
Полный комплект силового, управляющего и пневматического оборудования. Готовность к интеграции в существующую АСУ ТП предприятия.
Два круговых опрокидывателя для предприятия атомной промышленности
Задача
Предприятие атомной промышленности в Забайкальском крае обратилось с задачей поставки двух круговых опрокидывателей вагонеток. Условия — жёсткие регламенты отрасли, повышенные требования к надёжности и специфический типоразмер вагонеток, не покрываемый стандартной линейкой ОК/ОКЭ.
Решение
Собственное КБ разработало нестандартную конструкцию под вагонетки Заказчика. Реализован полностью автоматический цикл с контролем всех этапов: фиксация — поворот — разгрузка — возврат в исходное положение. Оборудование оснащено встроенным пневмоударным механизмом очистки кузова от налипших остатков груза.
Результат
Оборудование успешно принято Заказчиком вместе с сопутствующими услугами в полном объёме. Реализация проекта подтвердила компетенцию ТПК Брик в разработке специализированного оборудования с высоким уровнем автоматизации для предприятий с особыми требованиями.
- Проектирование под индивидуальные параметры вагонеток
- Изготовление двух круговых опрокидывателей вагонеток
- Поставка оборудования на объект
- Пусконаладочные работы на площадке Заказчика
ТПК Брик — завод полного цикла в Самаре
