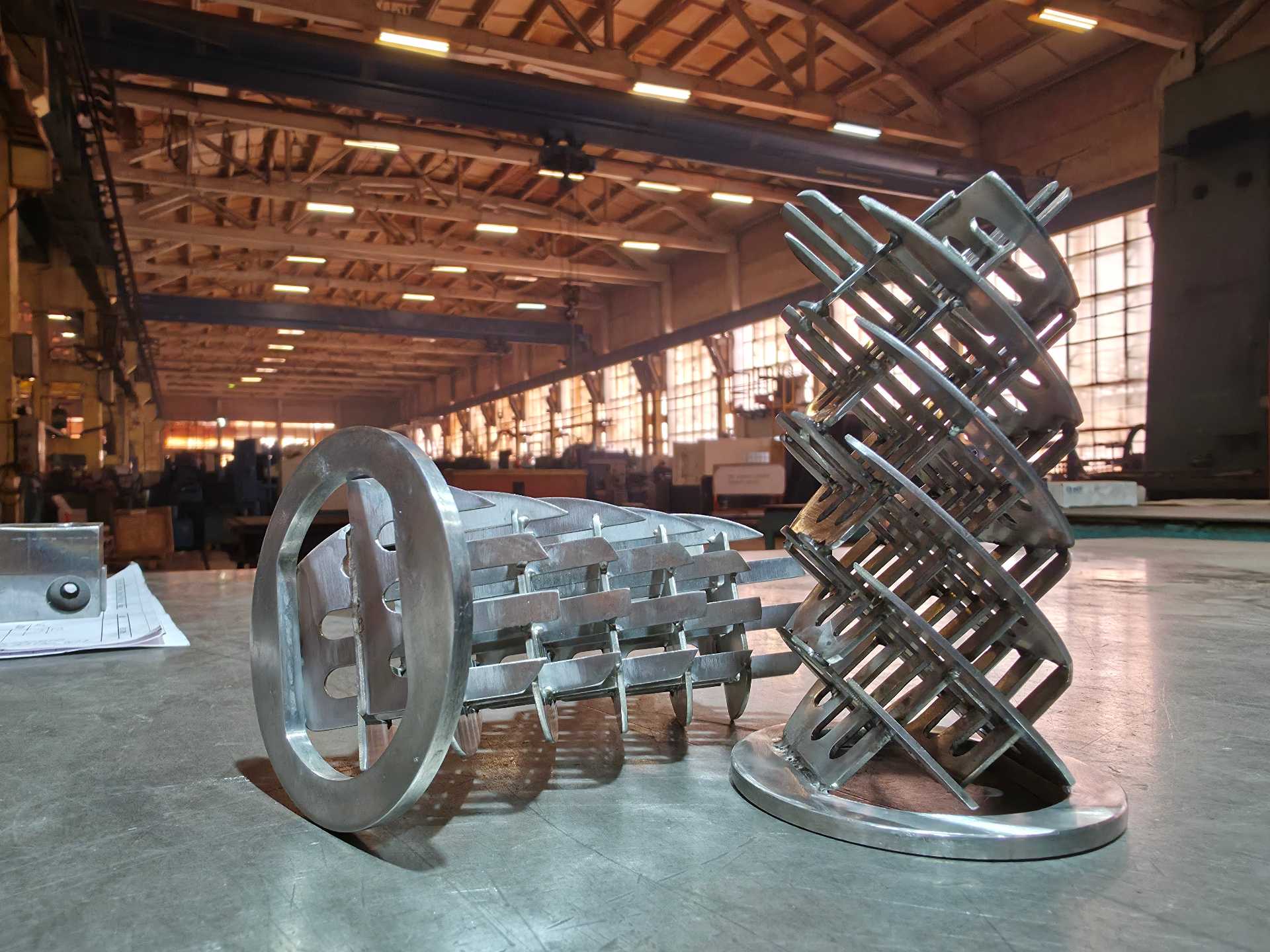

Витки шнека ТПК Брик — перо и спираль по чертежу, образцу или обмеру
Виток (перо) шнека — рабочая спираль, которая толкает материал вдоль вала. Изготавливаем сплошные навивные, секционные и ленточные спирали под ваш шнек: навивка, лазерно-плазменная резка, вальцовка и проточка на ЧПУ с допуском до 0,01 мм. Воспроизведём изношенный виток даже без чертежа — по образцу или обмеру, для нашего и чужого оборудования.
Производство Самара
Виток шнека: перо, спираль, лопасти
Виток шнека — стальная винтовая поверхность, навитая или собранная вокруг вала либо трубы. При вращении она толкает сыпучий или вязкий материал вдоль оси, как резьба гайку. Геометрия витка — диаметр, шаг, толщина и направление навивки — определяет, что и как будет перемещать шнек.
| Параметр | Значение |
|---|---|
| Наружный диаметр витка | 100 / 160 / 300 … до 1500 мм |
| Внутренний диаметр | под посадку на вал или трубу — по чертежу |
| Шаг витка | от 0,5 до 1,0 наружного диаметра (переменный — по запросу) |
| Толщина пера | от 3 мм; под абразив — 6–16 мм |
| Число заходов | одно-, двух- и многозаходные |
| Направление навивки | правое / левое |
| Тип спирали | сплошная навивная / секционная / ленточная безосевая / с переменным шагом / коническая |
| Материалы | Ст3, 09Г2С, нерж. 12Х18Н10Т (AISI 321), AISI 304/316, износостойкая сталь |
| Упрочнение кромки | наплавка износостойким сплавом, закалка ТВЧ (опция) |
| Точность проточки | до 0,01 мм на ЧПУ |
| Основа для изготовления | чертёж, образец или обмер изношенного витка |
| Изготовление | навивка, лазер/плазма, вальцовка, проточка на ЧПУ; серийно и под ТЗ; ISO 9001:2015 |
Точные параметры подбираются под изделие. Пришлите чертёж или замеры старого витка — наружный и внутренний диаметр, шаг, толщину пера, направление и материал — конструкторы рассчитают заготовку и подготовят КП.
Типы витков и спиралей
Тип спирали выбирается под материал, задачу и геометрию узла. Изготавливаем все основные исполнения — от классической сплошной навивки до безосевых и конических спиралей по чертежу.
01
02
03
04
05
06
От заготовки до готовой спирали
Весь цикл — у нас в Самаре, без подрядчиков: режем и формуем заготовку, навиваем или свариваем спираль, точим перо на ЧПУ и упрочняем кромку под абразив.
Полный цикл в Самаре
Собственное КБ, большой станочный парк и металлозаготовка под одной крышей — от заготовки пера до готовой спирали на валу без подрядчиков и посредников.
Виток любой геометрии
Сплошной навивной, секционный, ленточный безосевой, с переменным шагом, конический. Проточка пера на ЧПУ, допуски до 0,01 мм.
Своя заготовка
Лазер и плазма до 6000×2000 мм, вальцовка, гибка — кольца, полувитки и сегменты режем и формуем у себя, без сторонних подрядчиков.
Под материал и среду
Ст3, нержавейка 12Х18Н10Т, износостойкая сталь; наплавка кромки под абразив; пищевое и взрывозащищённое исполнение.
По чертежу, образцу и обмеру
Воспроизведём изношенный виток даже без документации — снимем размеры с образца или по замерам и подберём материал.
Опыт в отраслях
Химия (БСК, азотные удобрения), пищёвка (масложировые комбинаты, Nestlé), водоочистка (Эколос, ТехВодХоз), деревообработка, горная добыча.
Сроки и документы
Расчёт и КП по чертежу за 2 рабочих дня. Сертификаты на материалы, паспорт и сопроводительные документы — в комплекте поставки.
Что нужно для изготовления витка
Чертёж не обязателен — изготовим виток по любому из трёх вариантов. Чем больше данных, тем точнее расчёт заготовки и сроки.
По чертежу
Самый точный путь. Достаточно чертежа витка или шнека в сборе — изготовим строго по размерам и допускам.
По образцу
Привезите или пришлите старый виток либо перо — снимем размеры, подберём материал и повторим изделие.
По обмеру
Нет ни чертежа, ни образца — пришлите замеры: наружный и внутренний диаметр, шаг, толщину пера, направление навивки и материал.
Нужен не только виток?
Отдельный виток или перо — это часть шнека. Если нужно изделие или узел целиком — подскажем и подберём готовое решение из нашей линейки.
Нужен шнек или конвейер в сборе
Не только перо, а вал со спиралью, корпус и привод под транспортировку сыпучих.
Шнековый конвейерНужна точная подача или отмер порций
Дозирование сыпучих по массе или объёму, равномерная подача в технологическую линию.
Шнековые дозаторы и питателиВертикальный подъём больших объёмов
На высокий подъём сыпучих эффективнее ковшовый транспорт, чем вертикальный шнек.
Ковшовые элеваторыНужна только токарка, фрезеровка, вал
Отдельные детали и металлообработка по чертежам на станочном парке из 98 единиц.
МеталлообработкаВитки и спирали из портфолио
Реальные изделия из каталога проектов ТПК Брик — с диаметрами, материалом и геометрией пера.
Спираль 12Х18Н10Т Ø257, перо от 3 мм — навивка под транспортёр подачи порошка адипиновой кислоты. n=60 об/мин, производительность ≥18 м³/ч.
Витки левого и правого исполнения Ø300 для шнеков подачи содовой пыли из циклона в смеситель кальцинатора. Длина секции L=3250 мм.
Витки по чертежам заказчика, правое и левое исполнение. Ø300, L=2800 мм — для шнеков подачи мелкодисперсного продукта.

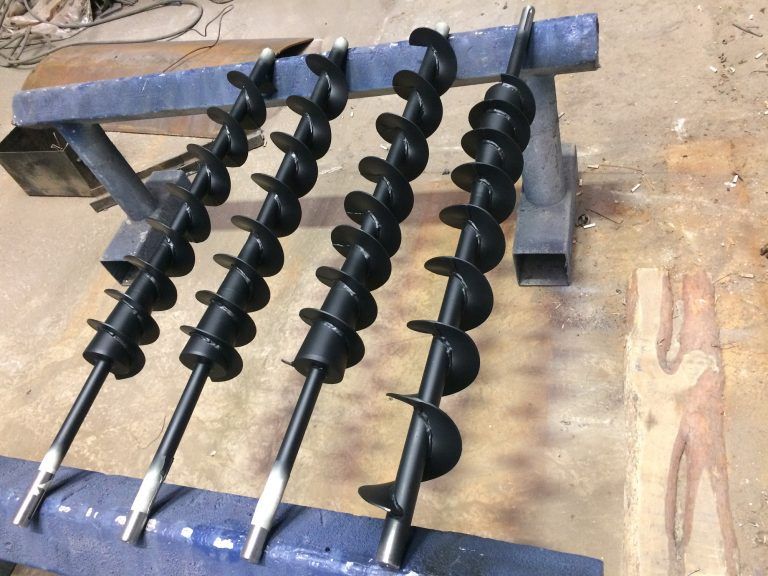

Спирали с переменным шагом для шнековых обезвоживателей осадка (Эколос, ТехВодХоз): шаг уменьшается к основанию вала — выше степень отжима.
Витки Ø160 для транспортёров сухих опилок ШТ 4500 и ШТ 5000 — разрезная труба с забором по всей длине трассы.
Запасные витки и перо для шнека L=5000 мм, Ø300, нерж. 12Х18Н10Т — изготовление по чертежу под действующее оборудование.
Частые вопросы о витках шнека
Это части одного целого. «Перо» — стальная лента, образующая винтовую поверхность. «Виток» — один полный оборот пера вокруг вала. «Спираль» (или «шнек») — вся навивка целиком. Отдельные дуги пера, которые сваривают в спираль, называют лопастями или сегментами. На изготовление название не влияет — важны диаметр, шаг, толщина и материал.
Да. Чертёж не обязателен. Привезите или пришлите образец изношенного витка — снимем размеры сами. Либо пришлите замеры: наружный и внутренний диаметр, шаг, толщину пера, направление навивки и материал. По этим данным воспроизведём изделие.
Сплошной навивной виток прочнее и аккуратнее по геометрии — это базовый вариант для конвейеров. Секционный (из лопастей и полувитков, сваренных на валу) удобен для ремонта, наращивания длины и нестандартных диаметров, где навивка целиком невозможна. Подскажем оптимальный вариант под вашу задачу.
Ст3 и 09Г2С — для нейтральных сред; нержавейка 12Х18Н10Т (аналог AISI 321) или AISI 316 — для пищёвки, фармы и агрессивных сред; износостойкая сталь (Hardox, 65Г) с увеличенным пером — для абразива. Кромку пера дополнительно упрочняем наплавкой износостойким сплавом или закалкой ТВЧ.
Да. Изготавливаем витки и перо как под наши шнеки и конвейеры, так и под оборудование других производителей — по чертежу, образцу или обмеру. Это частый запрос на ремонт: меняется изношенное перо, вал остаётся.
Минимум: наружный и внутренний диаметр, шаг витка, толщину пера, направление навивки, материал и количество. Если есть чертёж или образец — ещё лучше. По этим данным конструкторы готовят расчёт заготовки и КП за 2 рабочих дня. В комплекте поставки — сертификаты на материалы и сопроводительные документы.
Изготовим витки шнека по чертежу, образцу или обмеру
Опишите задачу или приложите чертёж — конструкторы ТПК Брик рассчитают заготовку и подготовят КП за 2 рабочих дня.
