Вагонотолкатели
серии ТВС-8…36
Электрические толкатели с автосцепкой СА-3 для двустороннего маневрирования железнодорожных составов на путях необщего пользования. Шесть типоразмеров от 10 до 36 вагонов, современные аналоги Т-16, Т-20, Т-22, ВТ-4 под существующие фундаменты.
за цикл
Шесть типоразмеров
серии ТВС
От базовой ТВС-8 для небольших производств до флагманской ТВС-36 с мощностью 150 кВт. Каждая модель адаптируется под ТЗ: климат, токоподвод, габариты, интеграция с АСУ ТП.
ТВС-8
ТВС-10
ТВС-12
ТВС-20
ТВС-20А
ТВС-36
| Параметр | ТВС-8 | ТВС-10 | ТВС-12 | ТВС-20 | ТВС-20А | ТВС-36 |
|---|---|---|---|---|---|---|
| Перемещаемых груженых вагонов, шт. | 10 | 12 | 15 | 25 | 25 | 36 |
| Скорость передвижения, м/с | 0–0,6 | 0–1,2 | 0–1,2 | |||
| Суммарная мощность, кВт | 25 | 32 | 38 | 110 | 110 | 150 |
| Напряжение, В | 380 | |||||
| Длина, мм | 7250 | 14300 | 10000 | 14300 | ||
| Ширина, мм | 3500 | 3500 | 3050 | 3500 | ||
| Высота, мм | 3500 | 4100 | 4500 | 4100 | ||
| Масса с балластом, кг | 32 500 | 39 000 | 48 000 | 90 000 | 80 000 | 120 000 |
| Рабочий диапазон температур, °C | −40…+40 (исп. У1 по ГОСТ 15150-69) | |||||
Под ТЗ заказчика любая модель может быть спроектирована под другие габариты, температуру эксплуатации, количество вагонов от 1 до 60, скорость маневрирования, дистанционное управление и интеграцию с АСУ ТП.
Шесть способов
подвода электропитания
Выбор исполнения зависит от протяжённости пути, наличия существующей инфраструктуры и требований к автономности. Любая модель ТВС изготавливается в любом из шести исполнений.
Кабелеукладчик
барабанного типа
Классическое решение для толкателей средней и большой мощности. Барабан автоматически сматывает и разматывает кабель при движении.
Троллейный токоподвод
Воздушный контактный провод вдоль всего пути. Применяется на длинных участках, где кабель барабанного типа неприменим.
Жёсткий токоподвод
Шинопровод с защищённым контактом. Применяется в условиях повышенных требований к защите от осадков, пыли и механических воздействий.
Кабель в лотке
Гибкий кабель укладывается в напольный лоток вдоль пути. Простое и экономичное решение для коротких участков со свободным доступом.
Дизельный генератор
Автономный толкатель без привязки к электросети. Применяется на удалённых площадках, временных путях и объектах без внешнего электроснабжения.
Аккумуляторные батареи
Полностью электрический автономный толкатель без выбросов. Современное решение для закрытых площадок, где выхлоп дизельного двигателя недопустим.
Замена снятых с производства
Т-16, Т-20, Т-22, ВТ-4
Если на вашей площадке работает советский или импортный толкатель, который выработал ресурс — изготавливаем современный аналог под существующие фундаменты. Без перекладки путей, без переделки электроподвода, без простоя производства.
Старое оборудование
выработало ресурс
- Производство Т-16, Т-20, Т-22, ВТ-4 давно прекращено — запчастей нет
- Импортные аналоги недоступны из-за санкций и логистики
- Замена на другую модель требует перекладки путей и переделки инфраструктуры
- Производство стоит, пока идёт ремонт и модернизация
Аналог под ваши
существующие условия
- Проектируем современный толкатель под существующие фундаменты и габариты
- Сохраняем существующий способ электропитания — троллеи, кабель или барабан
- Современная автоматика, частотно-регулируемый привод, интеграция с АСУ ТП
- Реверс-инжиниринг по чертежам, образцам или ТЗ — архив КД у нас в КБ
Также изготавливаем аналоги импортных толкателей под существующие фундаменты. Архив конструкторской документации на отечественные и украинские линейки. Если вашей модели нет в списке — пришлите чертёж, образец или ТЗ.
Что входит
в стандартную поставку
Базовая комплектация обеспечивает готовность к монтажу и вводу в эксплуатацию. Дополнительные опции — дистанционное управление, интеграция с АСУ ТП, взрывозащищённое исполнение — согласовываются на этапе ТЗ.
Толкатель
Электрический толкатель выбранной модели серии ТВС с автосцепкой СА-3 в сборе.
Балласт
Балласт для обеспечения сцепного веса и требуемого тягового усилия при маневрировании.
Система управления
и питания
Шкаф управления, силовая автоматика, пульт оператора. Выбранный способ подвода электропитания из шести исполнений.
Техническая документация
Паспорт, руководство по эксплуатации, монтажные и электрические схемы, ведомости ЗИП, сертификаты.

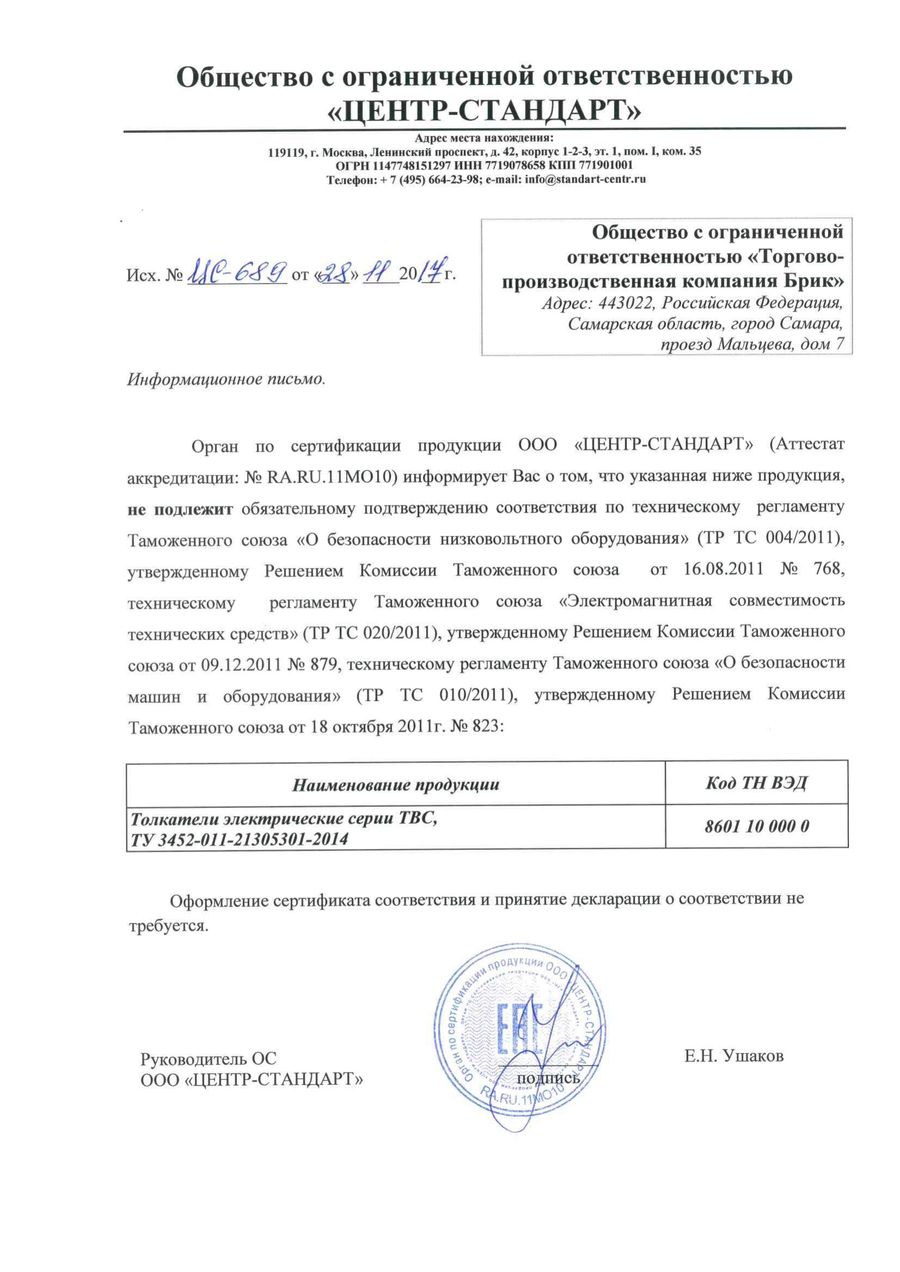

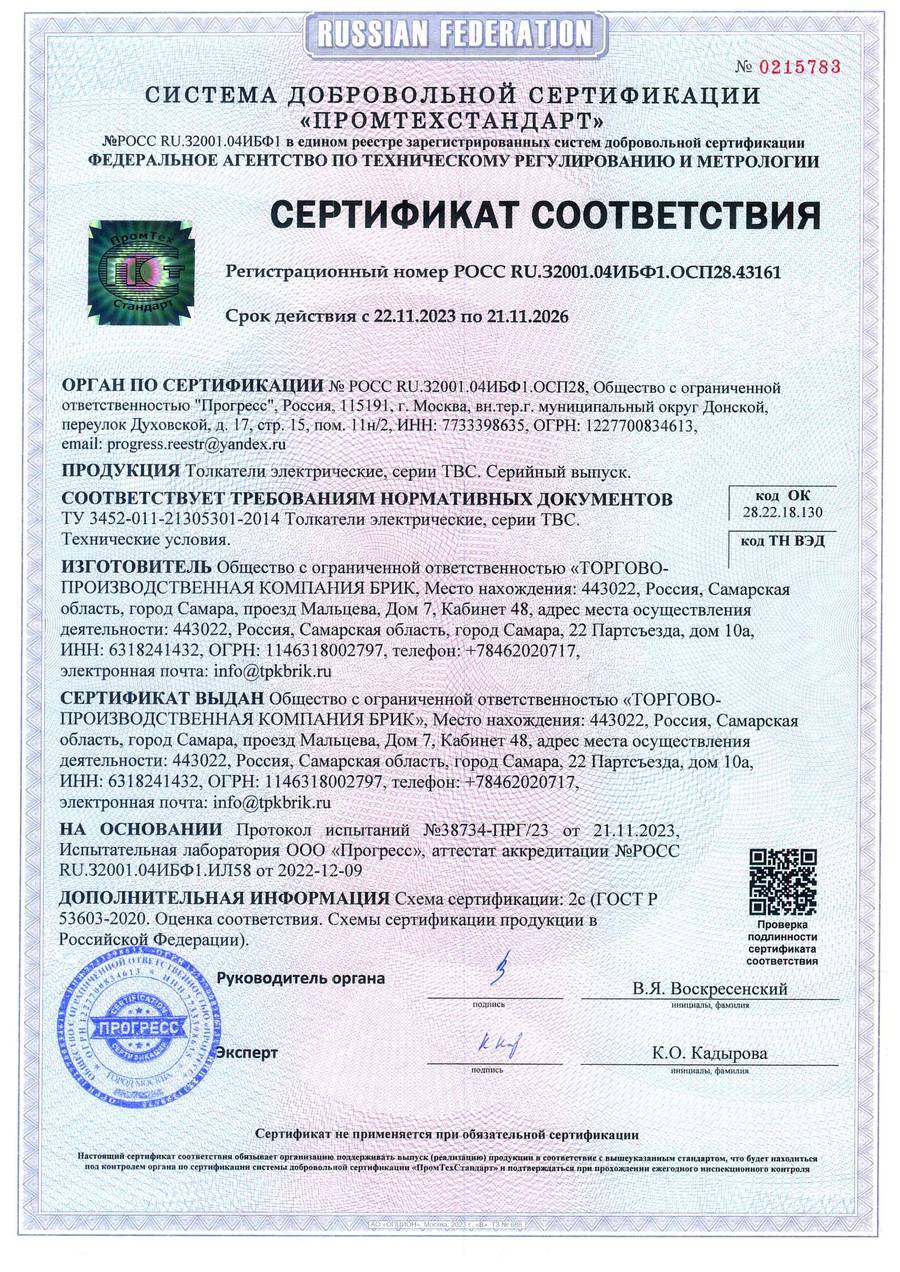

Оборудование соответствует
требованиям ГОСТ и ISO
Обсудим ваш проект
по вагонотолкателям
Расскажите про количество вагонов, геометрию путей, способ подвода электропитания и условия эксплуатации. Если нужен аналог снятого с производства толкателя — приложите фото, чертёж или название модели.
