Выгрузка смерзающихся грузов: восстановление сыпучести перед вагоноопрокидывателем
Смерзшийся уголь не выгружается ни через люки, ни на вагоноопрокидывателе: груз идёт монолитом. ГОСТ 22235-2023 прямо запрещает выгружать его без предварительного восстановления сыпучести — в том числе на опрокидывателе. Дробильно-фрезерные машины и баровые комплексы снимают этот участок. Проектируем и производим сами, Самара, с 2014 года.
- ГОСТ 22235-2023
- Декларации ТР ТС 004 / 010 / 020
- Ответ инженера 2–4 часа
- Производство 15 000 м²
Инженер отвечает в рабочее время: 8 (846) 203-07-17

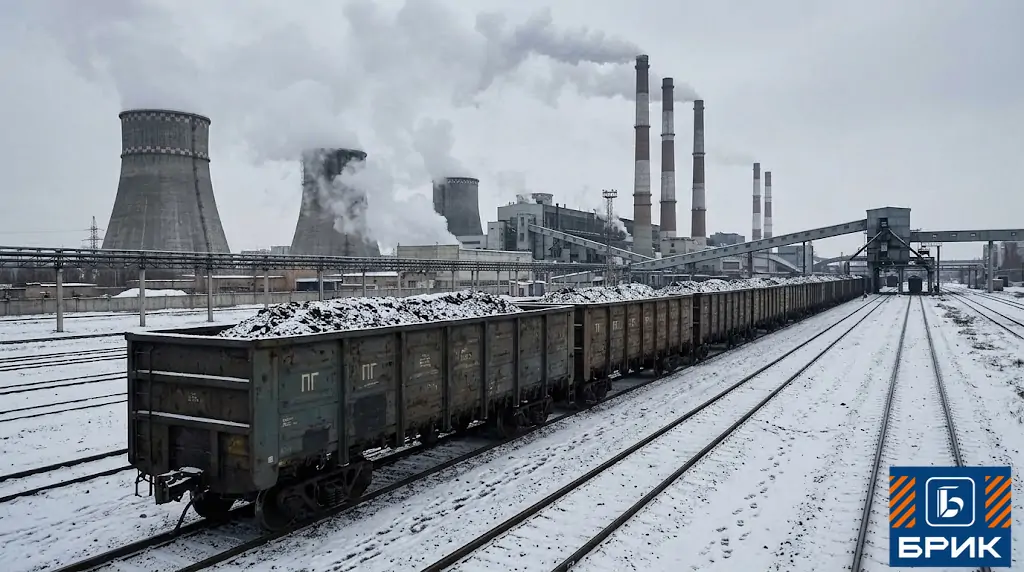

Сколько стоит час простоя на фронте выгрузки
Смерзаемость обычно обсуждают как техническую тему: чем рыхлить, какой глубины пропил, сколько кВт на фрезе. В отчётности она выглядит иначе — как плата за простой вагонов, невыгруженные тонны и подрядчик на ручной зачистке. Три ориентира ниже — из реальных фронтов выгрузки.
Штраф за простой на приёмном фронте
Считаем прямо: 225 вагонов × 200 ₽/час × 24 часа. Топливо при этом лежит в вагонах, а не на складе — параллельно едет неснижаемый запас.
Один зимний сезон на существующих ДФМ
Умножьте 354 тыс. т на свою ставку перевалки — получится величина упущенной выручки за один сезон. Мы её не подставляем: ставка у каждого терминала своя.
Ручная разгрузка как постоянная статья бюджета
Данные из публичной закупки. Название предприятия не приводим. Ключевое здесь не сумма, а то, что она возобновляемая: оборудование покупают один раз, подрядчика — ежегодно.
Цифры выше — ориентиры по отрасли. Точный расчёт инженер делает по вашему грузу, плечу возки и температурному режиму.
Посчитать под свой потокПосчитайте, что вернёт подготовка груза
Пять параметров, которые начальник ТТЦ знает наизусть. Все допущения открыты и редактируются — если наша оценка не совпадает с вашей практикой, поставьте свою цифру и смотрите, как меняется окупаемость.
Суточная подача под выгрузку в зимний период. Точное число можно вписать в поле справа. Ориентиры: ГРЭС 70–190 вагонов, крупный угольный терминал — до 1100.
Определяет исходную влажность, а значит склонность к смерзанию.
Чем дольше груз в пути при отрицательной температуре, тем глубже промерзание.
От этого зависит и время простоя, и остаток груза в кузове.
Ставка из вашего договора с перевозчиком.
Подставляется по грузу и плечу. Знаете свою долю по журналу выгрузки — впишите её.
Сверх норматива выгрузки. Ориентиры инженера: ручной режим 0,5–1 ч на вагон, прогрев в тепляке от 2 ч.
Главная цифра экономии, и потому она здесь, а не спрятана в коде. Наша оценка — 80 %: часть простоя остаётся при любой подготовке груза.
Если укажете, посчитаем стоимость груза, который остаётся в вагонах.
—
—
Ссылка откроет расчёт с теми же параметрами.
Расчёт по вашим вводным и нашим допущениям, не является офертой. Вложения — ориентировочная вилка по типовым проектам; точная стоимость считается по фактическому графику подач, температурному режиму и компоновке площадки.
Шесть сценариев фронта выгрузки
Схема фронта важнее типа груза: одно и то же смерзание на разных площадках закрывается разным оборудованием. Найдите свой случай — под каждым указано, что именно ставится и в какой точке цепочки.

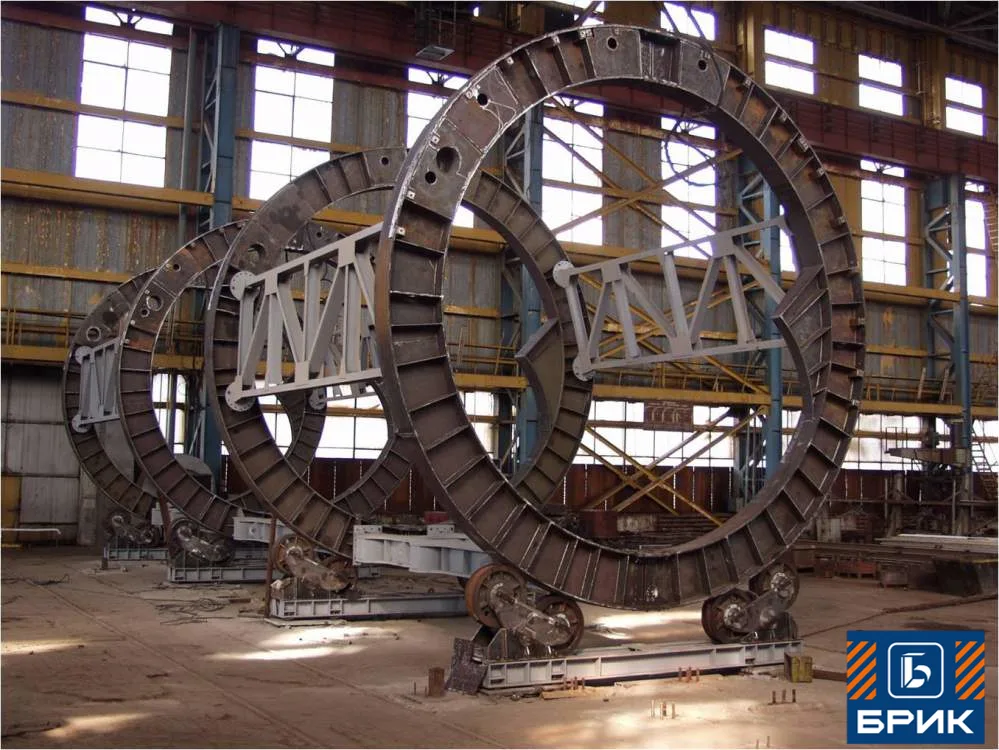

Опрокидыватель есть, зимой не берёт груз
Вагон переворачивается, груз уходит вместе с кузовом. Порожняк возвращается с остатком, кузов получает нагрузку, цикл растягивается вдвое.

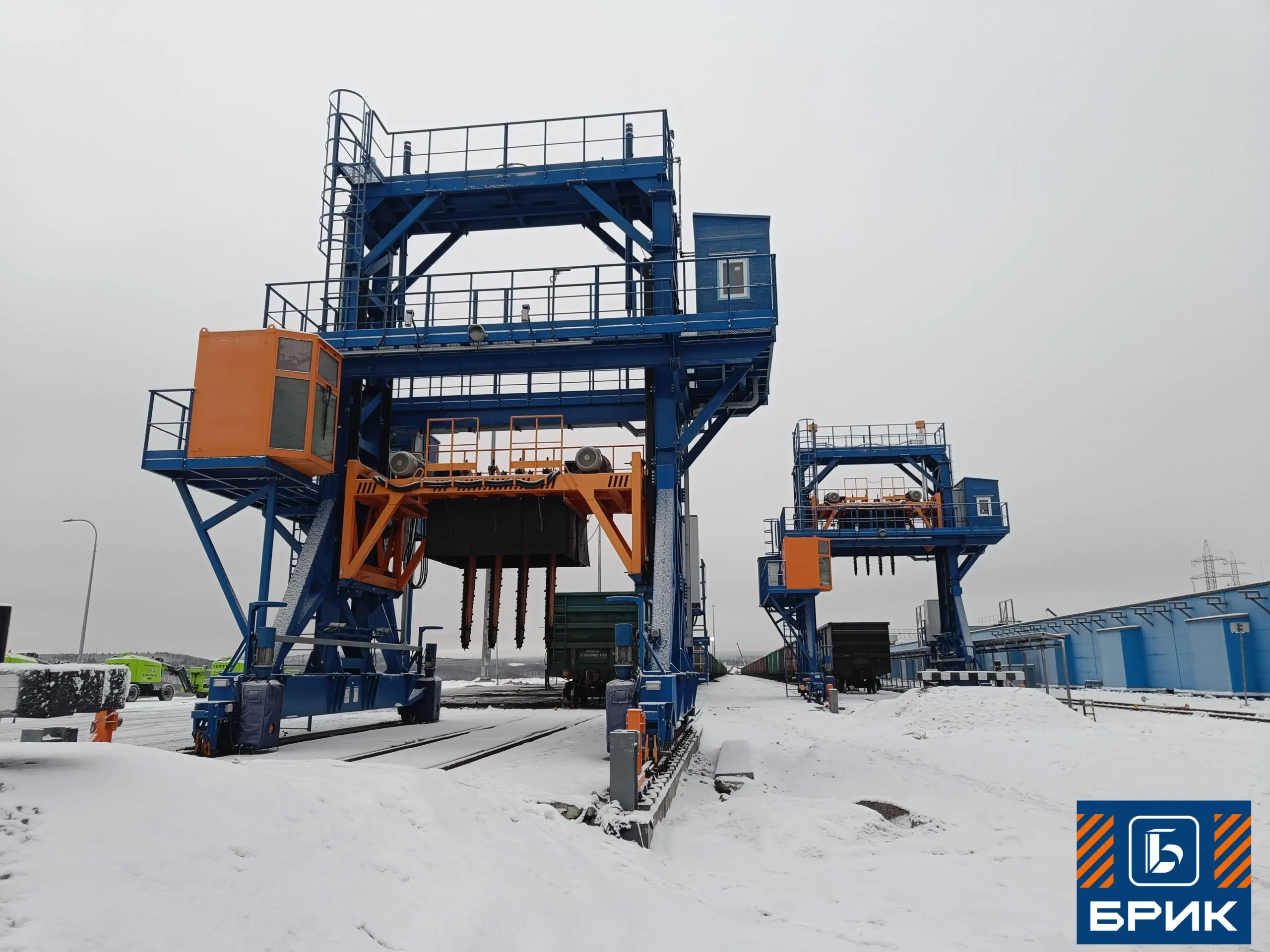

- БК4V2 перед опрокидывателем — цикл 5–7 мин на вагон
- Глубина рыхления 2240 мм, 5 пластов по 500 мм
- ДФМ на решётке приёмного бункера: реечный став РКМ126 или колёсный ход Р50/Р65
Опрокидыватель один, резервирования нет
Останов узла останавливает выгрузку целиком. Плановый ремонт приходится ставить на пик отопительного сезона, потому что другого окна нет.
- Резервный фронт на люковой выгрузке: Урал ЦНИИ 7771, 230–320 т/ч
- Люкоподъёмники ЛКП500-1000 — закрытие люков после выгрузки
- Либо второй опрокидыватель: 6 типов, в том числе боковой передвижной

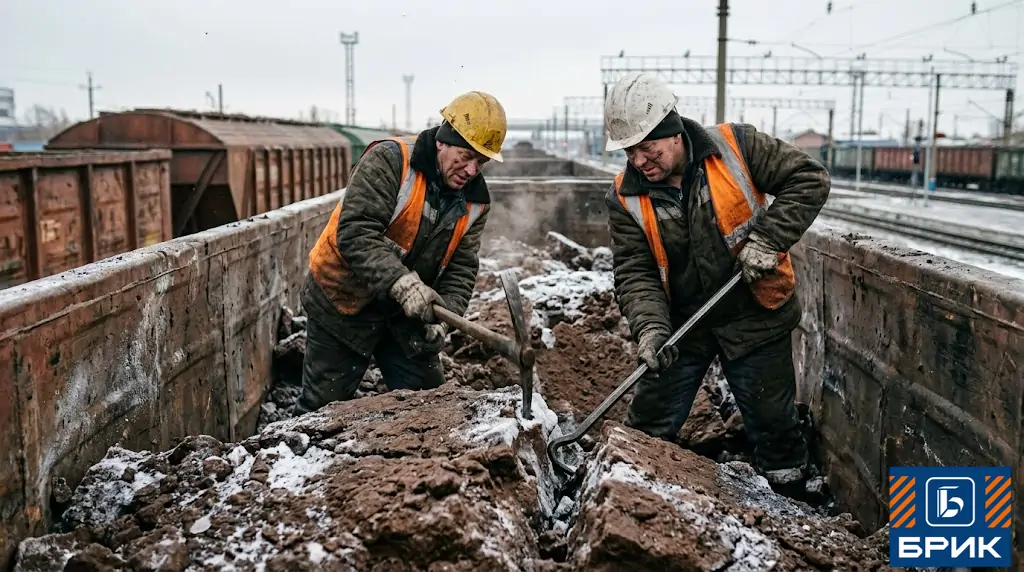

Ручная выгрузка бригадой
Люди в кузове с ломами и отбойными молотками. Часы на вагон, травматизм, а с 01.06.2025 — прямое расхождение с ГОСТ 22235-2023.
- СО250 — точечное рыхление монолита, 160 кН, 100–150 т/ч, УХЛ1
- СО265 — виброобрушение через нижние люки, 190–240 т/ч
- Бурорыхлительный комплекс, если груз идёт монолитом по всей высоте

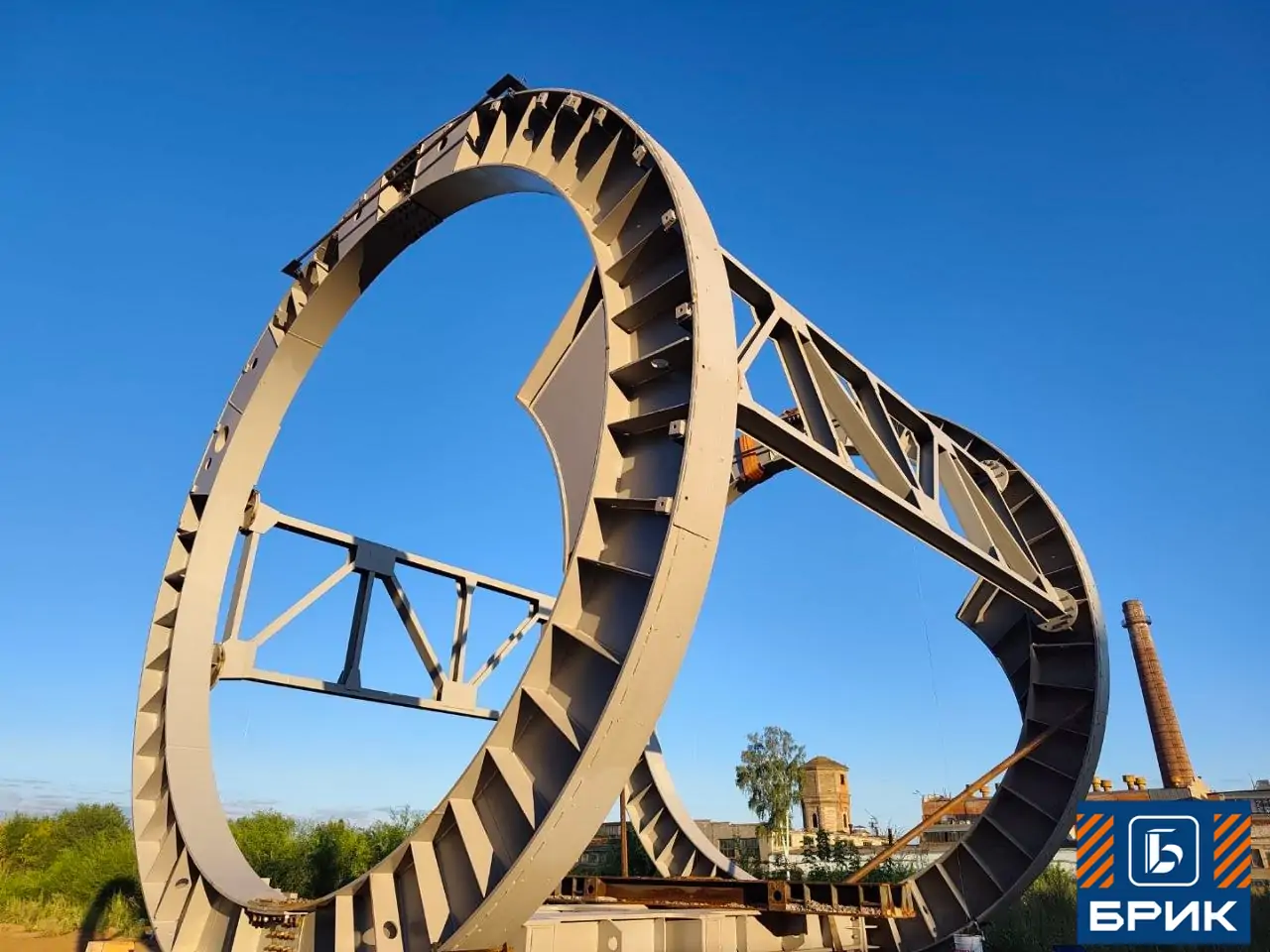

Большой поток, опрокидывателя нет
Люковая выгрузка упирается в потолок производительности. Дальше считается не оборудование, а фронт целиком: капитальные вложения против ежегодных потерь.
- Вагоноопрокидыватель: проектируем и изготавливаем, 6 типов конструкции
- Позиционер — установка вагонов и выкатка порожняка, до 60 вагонов
- Вагонотолкатель ТВС-8…ТВС-36 — подача от 10 до 36 гружёных вагонов
- Подготовка груза перед опрокидывателем считается в том же проекте

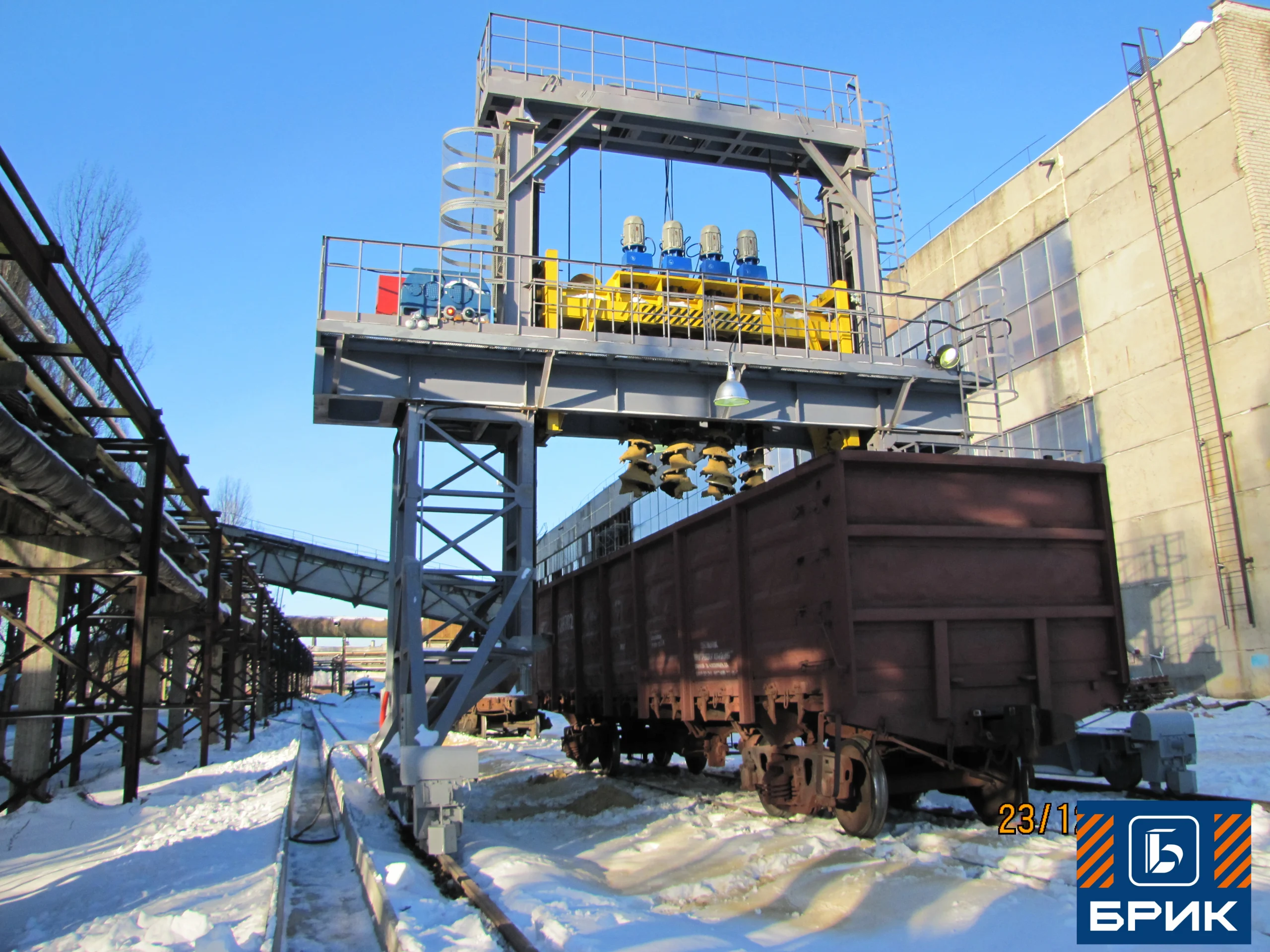

Груз приходит монолитом по всей высоте
Промерзание на всю глубину кузова: поверхностные методы снимают верхний слой, ядро остаётся. Обрабатывать нужно по всей высоте, а не по поверхности.
- Бурорыхлительный комплекс — блок вертикальных скважин
- Работа по открытым люкам или перед постановкой в тепляк и опрокидыватель
- Стационарный на фундаментах или передвижной по собственным путям
- Общепромышленное и взрывозащищённое исполнение
Думпкары и вагоны с низким бортом
Накладная машина не встаёт на обвязку, штатный захват опрокидывателя не рассчитан на такой кузов. Готового решения из линейки здесь нет — схема считается под площадку.
- Собственное КБ, изготовление по чертежам и ТЗ заказчика
- Обмеряем подвижной состав и схему пути, считаем узел под него
- Честно скажем, если задача не решается нашим оборудованием
Не нашли свой случай? Опишите фронт словами — сколько вагонов, какой груз, что стоит сейчас. Инженер ответит за 2–4 часа в рабочее время.
Описать фронт словамиЧто происходит, если выгружать как есть
Смерзшийся груз не просто «выгружается медленнее». Отказ идёт по одному из трёх сценариев, и два из них бьют по конструкциям, а не по графику. Ниже — как это выглядит на фронте.
Груз не выходит вообще
Вагон переворачивается, монолит остаётся в кузове. Порожняк уезжает гружёным, фронт стоит, а вагон продолжает числиться под выгрузкой и накапливать плату за простой.
Монолит падает на решётку
Груз прошёл тепляк, отошёл от стенок и сходит целиком — многотонным куском с высоты опрокидывания. Удар принимает надбункерная решётка, за ней несущие конструкции и элементы самого опрокидывателя.
Кусок не проходит ячейку
Монолит лёг на решётку и застрял: ячейка 300×300 мм, кусок больше. Дальше его продавливают — долго, всей подачей в очереди. Фронт работает, но со скоростью одного застрявшего куска.
Слабая машина хуже, чем никакой
Дробильно-фрезерная машина с недостаточной мощностью монолит не берёт — просто не справляется. Машина помощнее, но всё ещё недостаточная, ведёт себя опаснее: она прогрызает в массиве тоннель. Свод такого тоннеля потом обрушивается, и зачищать решётку и пути приходится вручную — то есть ровно то, ради чего оборудование и покупали.
Поэтому мощность считается под конкретный груз, а не берётся из середины линейки. Экономия на этом шаге возвращается ручной зачисткой каждую зиму.
Ориентиры по ручному режиму и тепляку — оценка нашего инженера по опыту площадок, не паспортные величины. Цикл БК4V2 — паспортный. На вашем фронте цифры зависят от груза, температуры и схемы подачи.
Оборудование в работе
Описание в каталоге и машина под нагрузкой — разные вещи. Ниже записи с площадок и заводских испытаний: видно скорость цикла, поведение груза и то, как узел ведёт себя в реальном режиме.

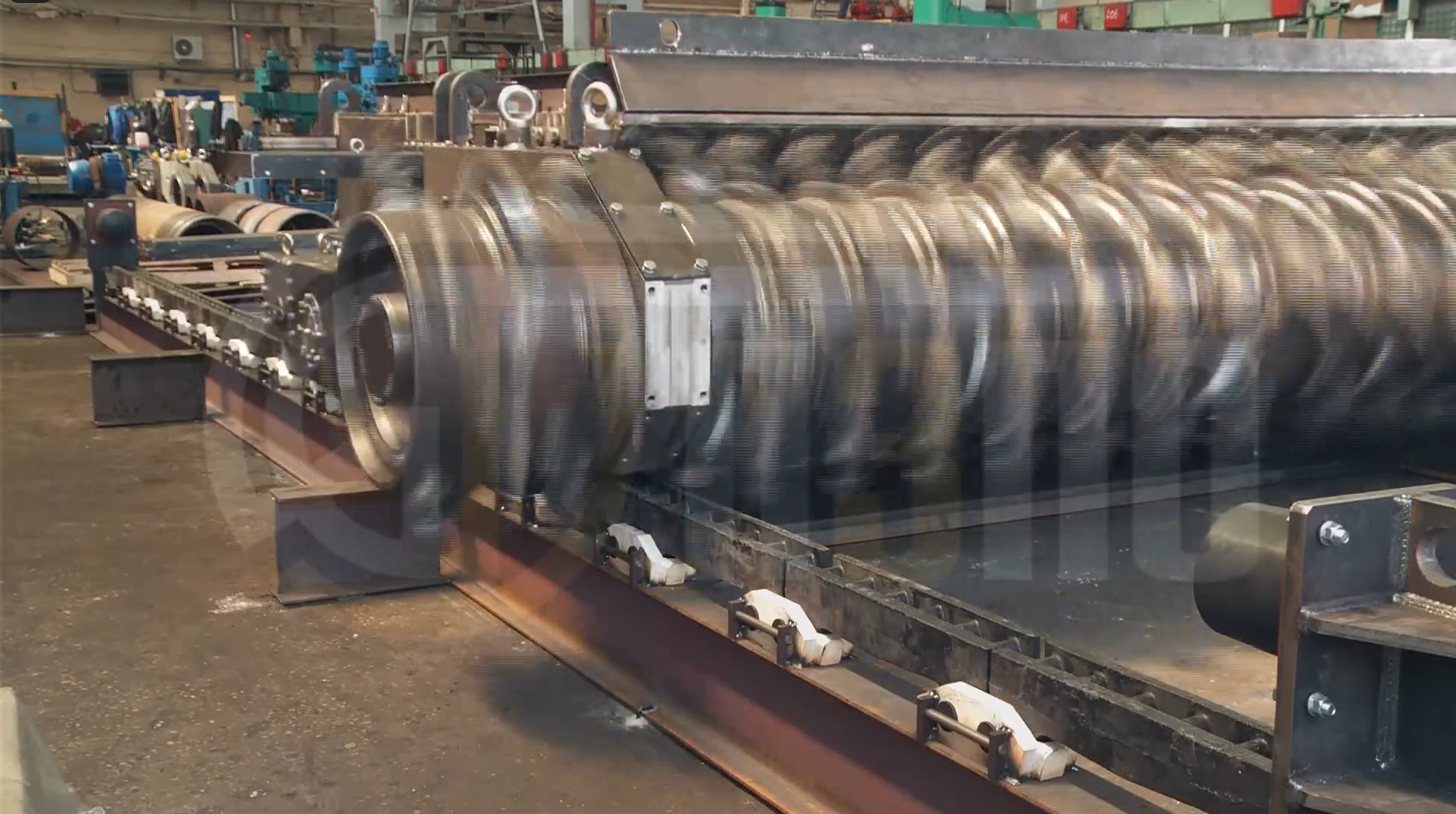

Дробильно-фрезерная машина под нагрузкой
Испытания на производственной площадке в Самаре до отгрузки: фреза, привод подачи, работа муфты предельного момента. Каждая машина проходит их перед отправкой заказчику.

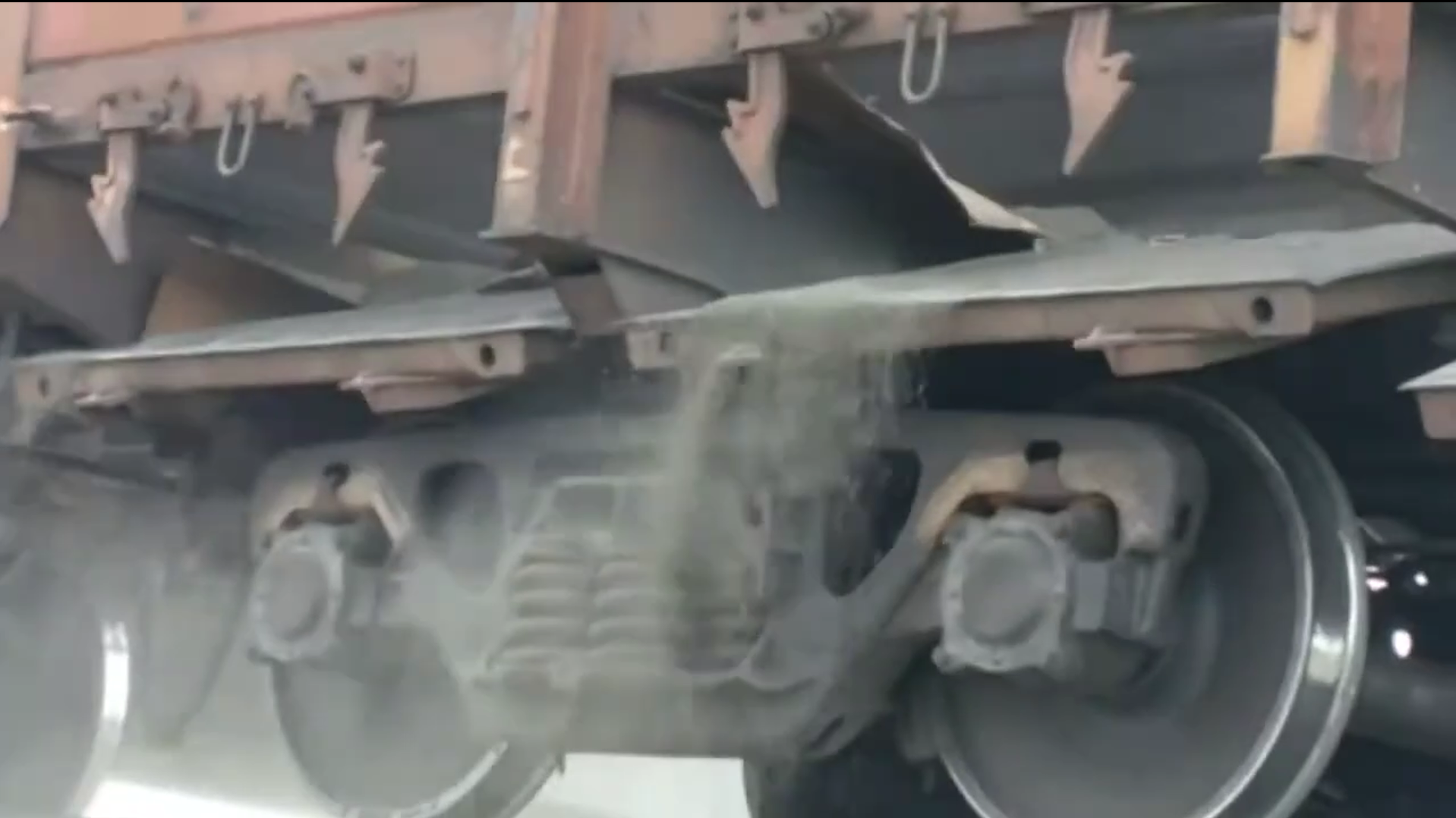

Накладная вибромашина на полувагоне
Машина ставится грузоподъёмным механизмом на верхнюю обвязку и передаёт колебания кузову. Видно, как груз идёт через нижние люки и что остаётся на стенках.
Записей с действующих площадок больше — по баровым комплексам и по работе ДФМ в порту. Их не выкладываем открыто: на видео узнаётся заказчик. Пришлём по запросу.
Запросить видео с площадокГде это уже работает
Семнадцать дробильно-фрезерных машин и пять баровых комплексов с 2019 года — энергетика, морская перевалка, горно-металлургический сегмент. Часть заказчиков названа с их согласия, остальные обезличены по условиям договоров.

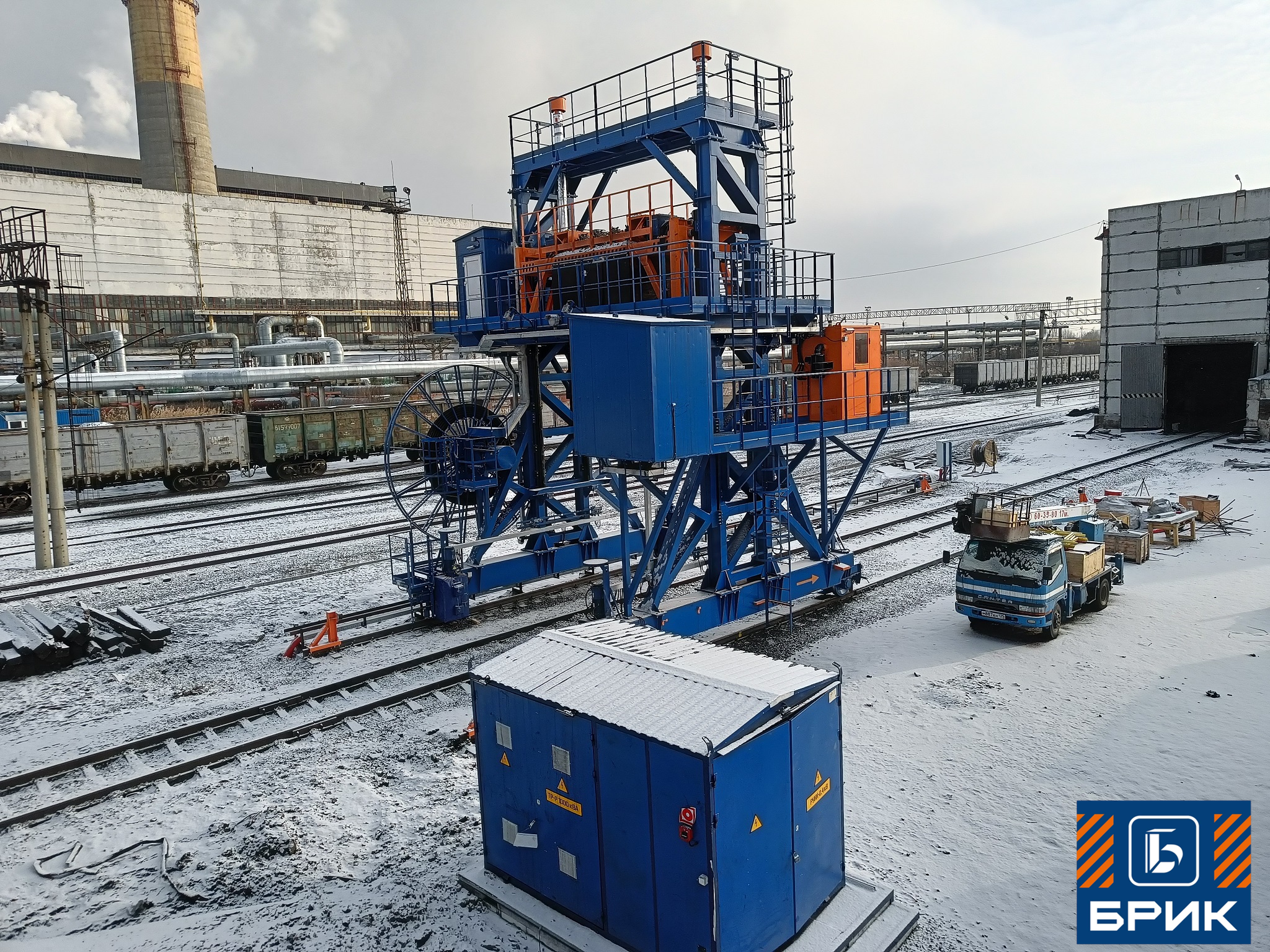

Хабаровская ТЭЦ-3
Баровый рыхлительный комплекс БК4V2 в цепочке зимней выгрузки угля из полувагонов. Проект «под ключ» одним договором: от проектно-изыскательских работ до ввода в промышленную эксплуатацию.

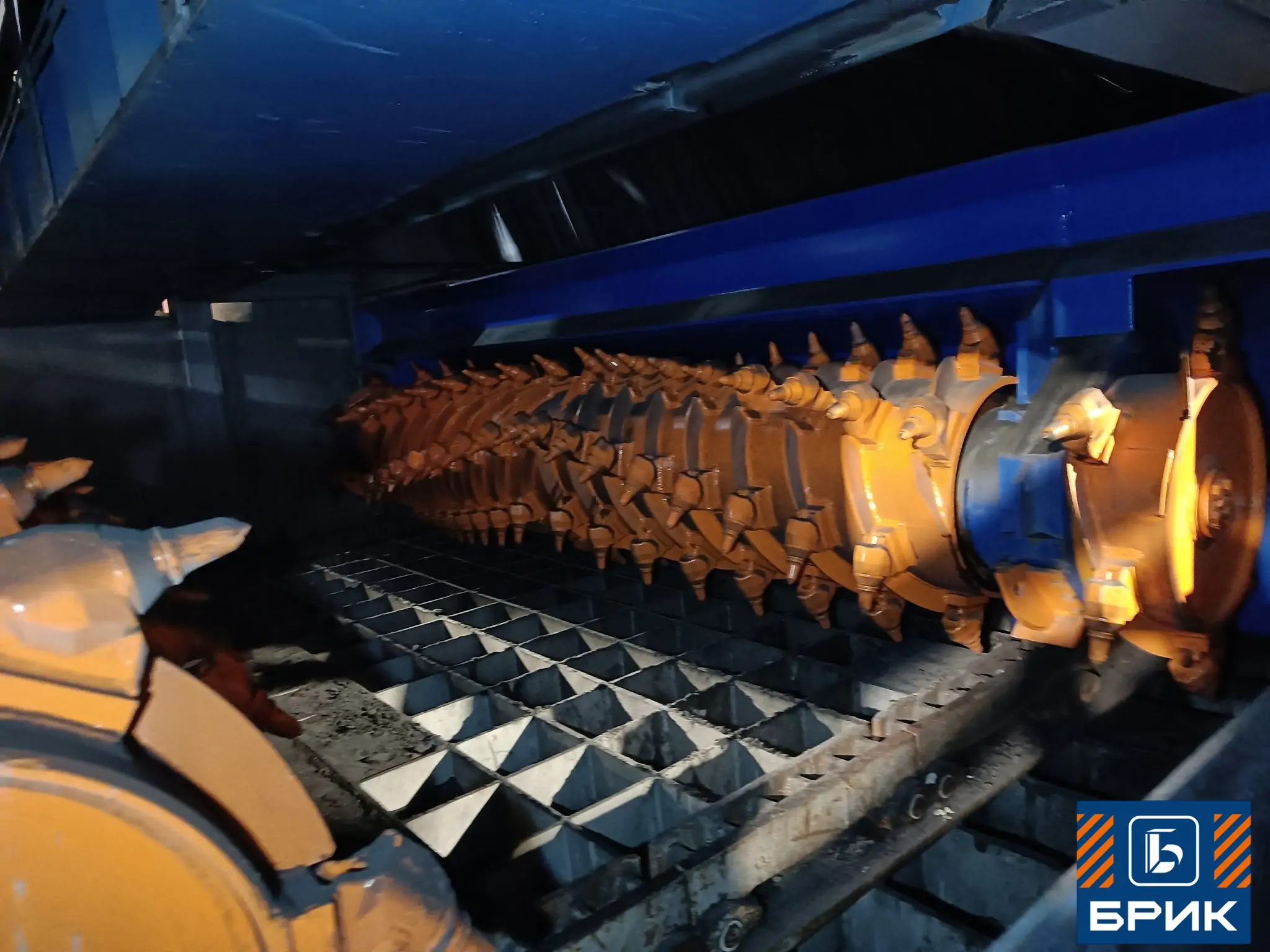

ГРЭС на Дальнем Востоке
Шесть дробильно-фрезерных машин на приёмных устройствах. Первая машина в 2023 году, ещё пять — в следующем: заказчик вернулся после сезона эксплуатации и расширил парк.

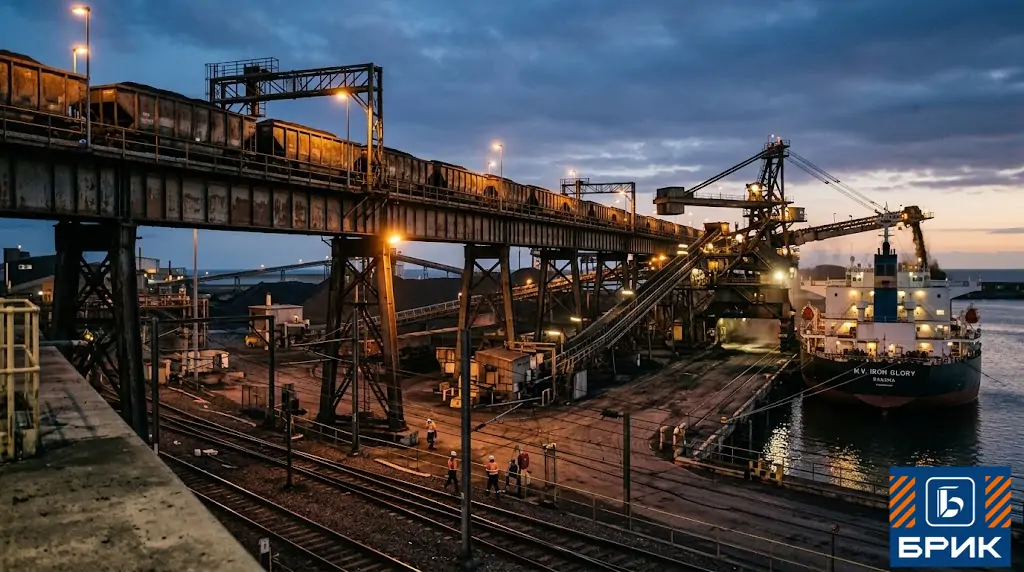

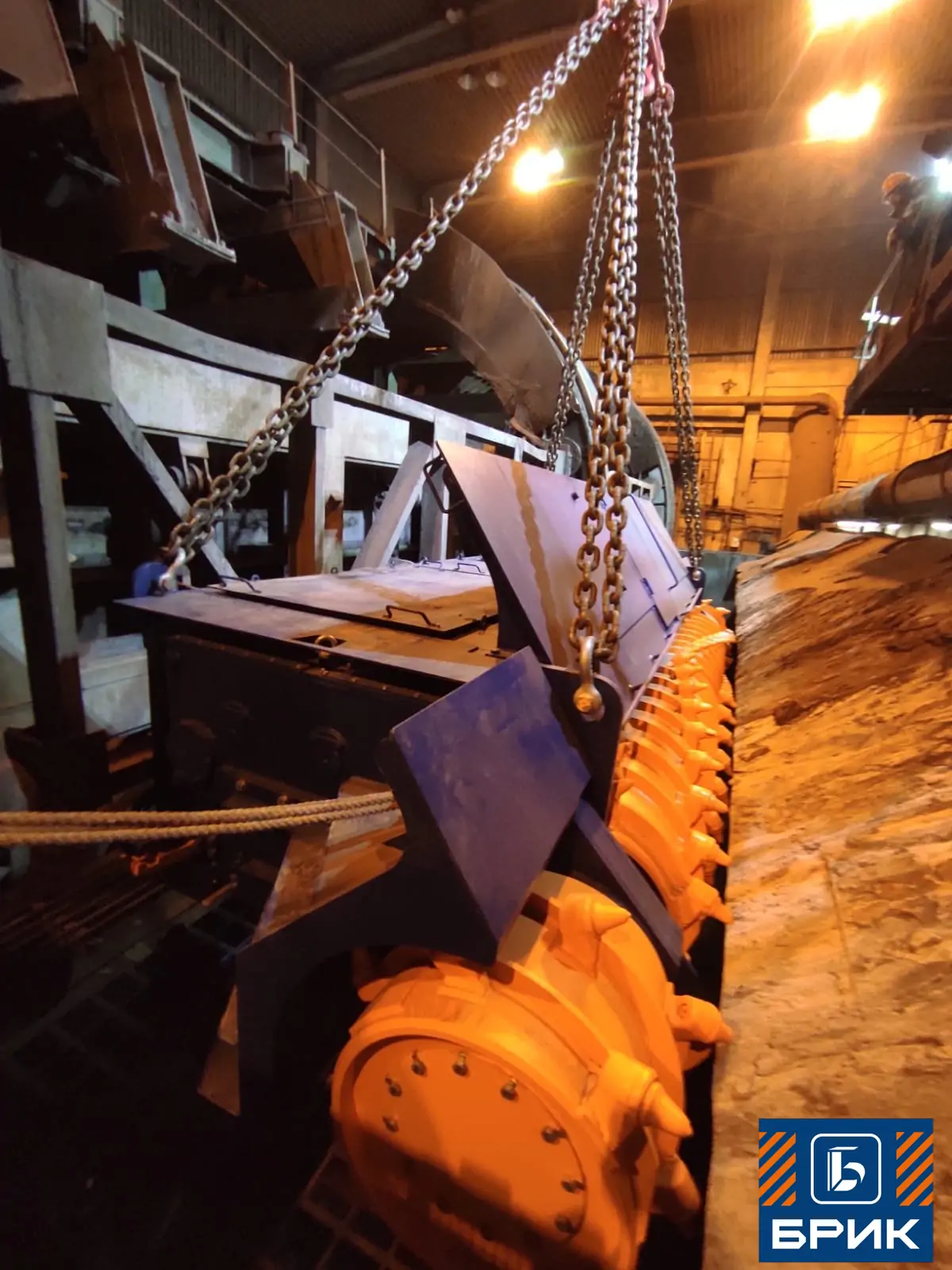

Строящийся морской угольный терминал
Комплексная поставка технологической линии зимней выгрузки одним договором: рыхление в полувагоне, дробление на приёмном устройстве и транспортировка просыпей. Монтаж вели поэтапно, по мере готовности строительной части объекта.

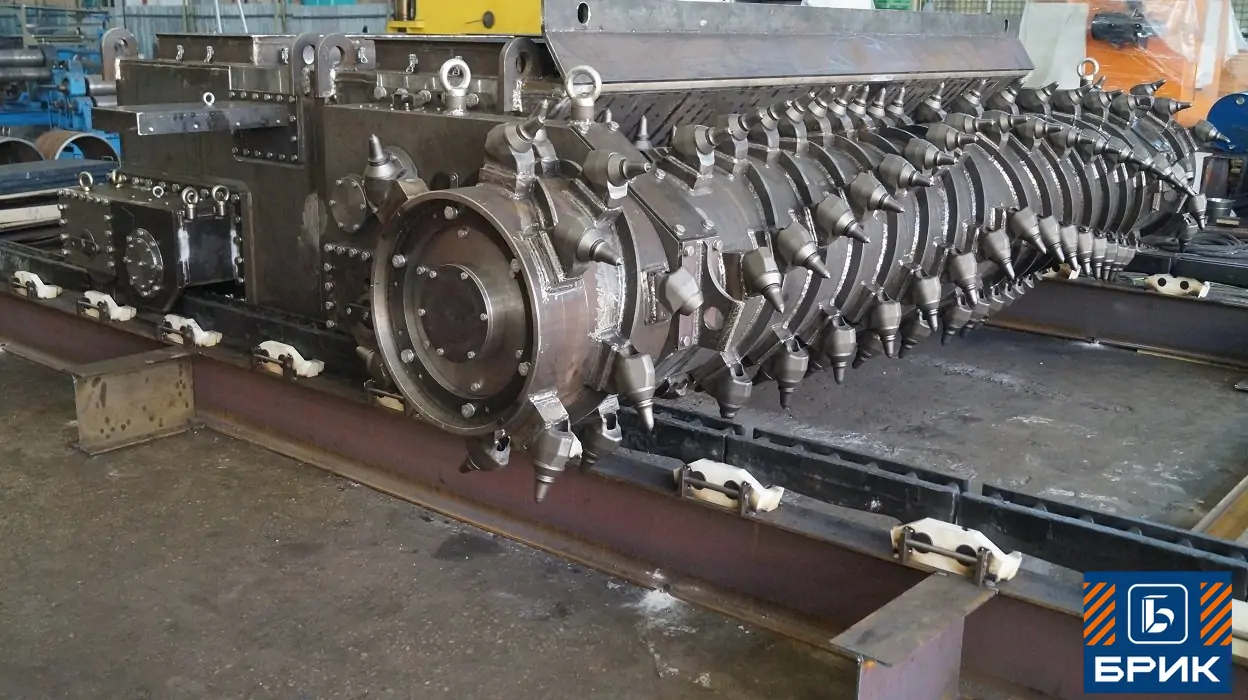

Три площадки: ГОК и металлургические комбинаты
Дробильно-фрезерные машины на приёмных устройствах горно-обогатительного комбината из первой пятёрки по железной руде и двух металлургических комбинатов федерального уровня. Груз тяжелее угля — окатыши, концентрат, руда.
Готовы дать контакты действующих заказчиков, чтобы вы спросили их напрямую — как машина отработала сезон, что ломалось и как быстро приехал сервис.
Запросить контакты заказчиковКогда наше оборудование не решит задачу
Четыре случая, в которых мы честно говорим «не наше» ещё на первом звонке. Разбираться в этом на стадии монтажа дороже для всех.
Груз идёт конвейером с разреза
Если вагонной выгрузки в схеме нет, смерзание решается на стадии складирования и усреднения, а не на фронте. Рыхлить нечего — ставить нечего.
Поток меньше 15–20 вагонов в сутки
Капитальные вложения в комплекс не окупятся: потери от простоя на таком потоке меньше стоимости оборудования и его обслуживания. Честнее оставить существующую схему и вернуться к разговору, когда поток вырастет.
Нет грузоподъёмного механизма на фронте
Накладные вибромашины и виброударные рыхлители ставятся краном или тельфером на верхнюю обвязку полувагона. Без грузоподъёмного механизма эта схема не работает вообще, и никакая модификация машины этого не меняет.
Крытые вагоны, цистерны, хопперы
Всё, что мы описали выше, рассчитано на полувагоны с открытым верхом. Для другого подвижного состава нужна принципиально иная схема выгрузки — мы её не делаем и не станем изображать, что делаем.
Расчёт по вашему фронту выгрузки
Опишите фронт словами или приложите схему — инженер посчитает связку под ваш груз, поток и температурный режим. Если задача не решается нашим оборудованием, скажем об этом сразу.
