Тонкослойные отстойники — изготовление под заказ от ТПК Брик
Изготавливаем тонкослойные (ламельные) отстойники для очистки сточных, ливневых и оборотных вод от взвешенных веществ и нефтепродуктов. Наклонные пластинчатые модули сокращают время осаждения примерно в 4 раза по сравнению с обычным отстойником — при заметно меньших габаритах. Корпус — сталь Ст3, 09Г2С или нержавеющая, конструкция под ваш расход и состав стоков.
Как устроен тонкослойный отстойник

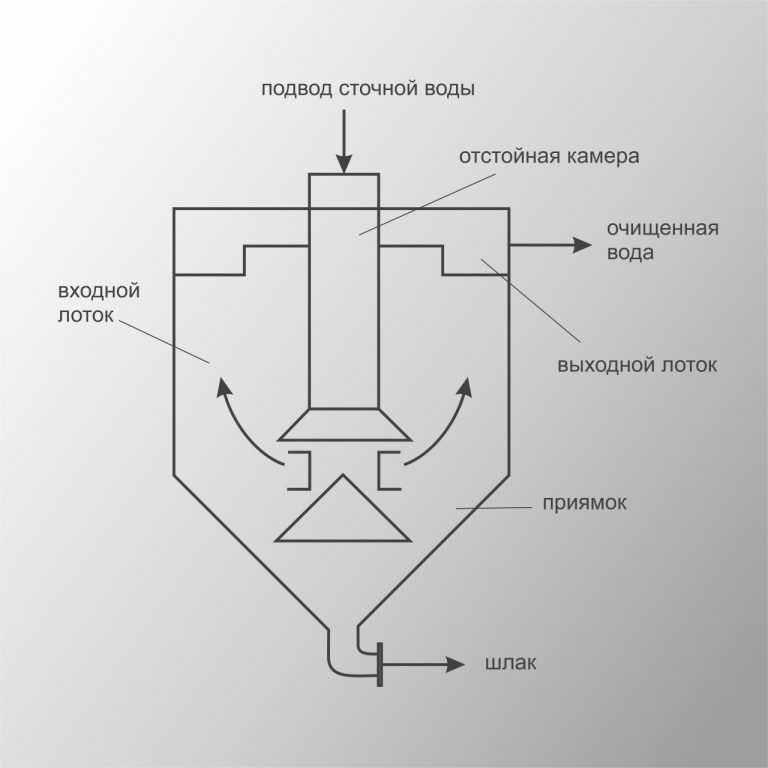

Сток проходит зону распределения и попадает в блок наклонных пластин. В тонком слое между ламелями частице достаточно осесть на сантиметры, а не на метры — осадок сползает по пластинам в иловый бункер, всплывшие нефтепродукты собираются сверху, осветлённая вода отводится через переливной узел.
Корпус
Цилиндрический (напорный) или прямоугольный открытый резервуар. Сварная конструкция с антикоррозийной защитой.
Тонкослойные модули
Блоки параллельных пластин под 55–60°. Количество, габариты и наклон рассчитываются под характер стоков и расход — ламинарный режим течения.
Система осадка
Конусное днище и иловый бункер с выгрузкой осадка. По ТЗ комплектуется устройствами встряхивания блоков.
Сбор нефтепродуктов
Накопление всплывающих фракций в верхней зоне и слив по показаниям датчика уровня.
Параметры базовых исполнений приведены справочно. Габариты, площадь осаждения и компоновка ламельных блоков рассчитываются конструкторским бюро под расход и состав стоков конкретного объекта.
Типы тонкослойных отстойников
Исполнение подбирается по месту в технологической цепочке: напорный корпус — если отстойник стоит в линии под давлением, открытый резервуар — для безнапорных схем. Отдельно изготавливаем ламельные блоки для модернизации уже работающих отстойников.
Напорный тонкослойный отстойник
Стальной цилиндр с трубными наклонными блоками внутри. Работает в линии под статическим и динамическим давлением — врезается в напорный трубопровод очистных.
Открытый тонкослойный отстойник
Прямоугольный стальной резервуар с наклонными пластинами-разделителями. Ставится в безнапорные схемы — самотёчные линии очистных и оборотного водоснабжения.
Горизонтальный / вертикальный
Компоновка подбирается под площадку: горизонтальный — при ограничении по высоте, вертикальный — при дефиците площади. Гидравлика блока пересчитывается под ориентацию.
Тонкослойные модули отдельно
Ламельные блоки под существующие отстойники — по замерам вашего резервуара. Способ поднять производительность действующих очистных без замены корпуса.
Как мы изготавливаем отстойник
Полный цикл на собственной площадке: расчёт делает наше конструкторское бюро, корпус и ламельные блоки — цех металлообработки. На выходе — изделие с паспортом и протоколами испытаний.
Опросный лист
Фиксируем исходные данные: расход стоков, концентрацию взвесей и нефтепродуктов, требуемое качество на выходе, условия размещения.
Гидравлический расчёт и КД
Конструкторское бюро рассчитывает площадь осаждения, компоновку и наклон ламельного блока, выпускает конструкторскую документацию.
Изготовление корпуса
Резка, гибка и сварка корпуса из Ст3, 09Г2С или нержавеющей стали — цилиндр под напорное исполнение или прямоугольный резервуар под открытое.
Ламельные блоки
Изготавливаем тонкослойные модули и монтируем их в корпус с выверкой угла наклона 55–60°.
Испытания на герметичность
Проверяем сварные швы и корпус в сборе, оформляем протоколы испытаний.
Покрытие, паспорт, отгрузка
Наносим антикоррозийное покрытие, комплектуем паспортом и КД, отгружаем транспортной компанией в любой регион РФ.
Шеф-монтаж
По договорённости — выезд специалистов на объект для контроля монтажа и ввода в работу.
Производитель, а не посредник
Расчёт блока под ваш сток
Не типовой «каталожный» размер: площадь осаждения, число и наклон ламелей считаются под расход и гидравлическую крупность частиц вашего стока.
Компактность
Тонкослойная схема в разы уменьшает габариты при той же производительности — экономия площади очистных сооружений.
Полный цикл
От стального листа до готового изделия на одной площадке: КБ, резка, гибка, сварка, испытания, покрытие.
Нержавеющее исполнение
Для агрессивных стоков изготавливаем корпуса и модули из стали 12Х18Н10Т — есть подтверждённый опыт по ёмкостному оборудованию.
Модернизация чужих отстойников
Изготавливаем ламельные модули под существующие резервуары по замерам — поднимаем производительность без замены корпуса.
Паспорт и КД в комплекте
Каждое изделие отгружается с паспортом, конструкторской документацией и протоколами испытаний.
Что нужно для расчёта
Гидравлический расчёт ламельного блока и подбор исполнения делает наше конструкторское бюро — бесплатно, на этапе КП. Начать можно с любого уровня исходных данных.
Есть проект или КД
Присылаете раздел проекта очистных сооружений или чертежи — изготавливаем в точном соответствии с документацией.
- Проект очистных / раздел ВК
- Чертежи, спецификации
- Требования к материалам
Есть данные по стокам
Заполняете опросный лист — КБ рассчитает площадь осаждения и компоновку блока под ваши параметры.
- Расход, м³/ч
- Концентрация взвесей и нефтепродуктов
- Требуемое качество на выходе
- Размещение: в линии или открытая площадка
Есть задача словами
Опишите, какую воду и от чего нужно чистить — «оборотная вода мойки, взвеси и нефтепродукты». Инженер предложит исполнение и габариты.
- Откуда сток и куда уходит вода
- Что мешает: взвеси, нефтепродукты
- Примерный расход, если известен
Честно о том, что умеет отстойник
Отстойник — ступень механической очистки: он снимает взвеси и свободные нефтепродукты, но не растворённую органику и соли. Если нужна доочистка — дополним схему сорбционными фильтрами ФСУ; если нужна реагентная обработка — реакторами с мешалками. Полные станции биологической очистки мы не проектируем.
Опыт в ёмкостях и резервуарах
Отстойник — это сварной стальной резервуар с внутренними конструкциями. Производственная база под такие изделия у нас отработана на десятках ёмкостных проектов — от нержавеющих ёмкостей до резервуаров нефтяного комплекса.

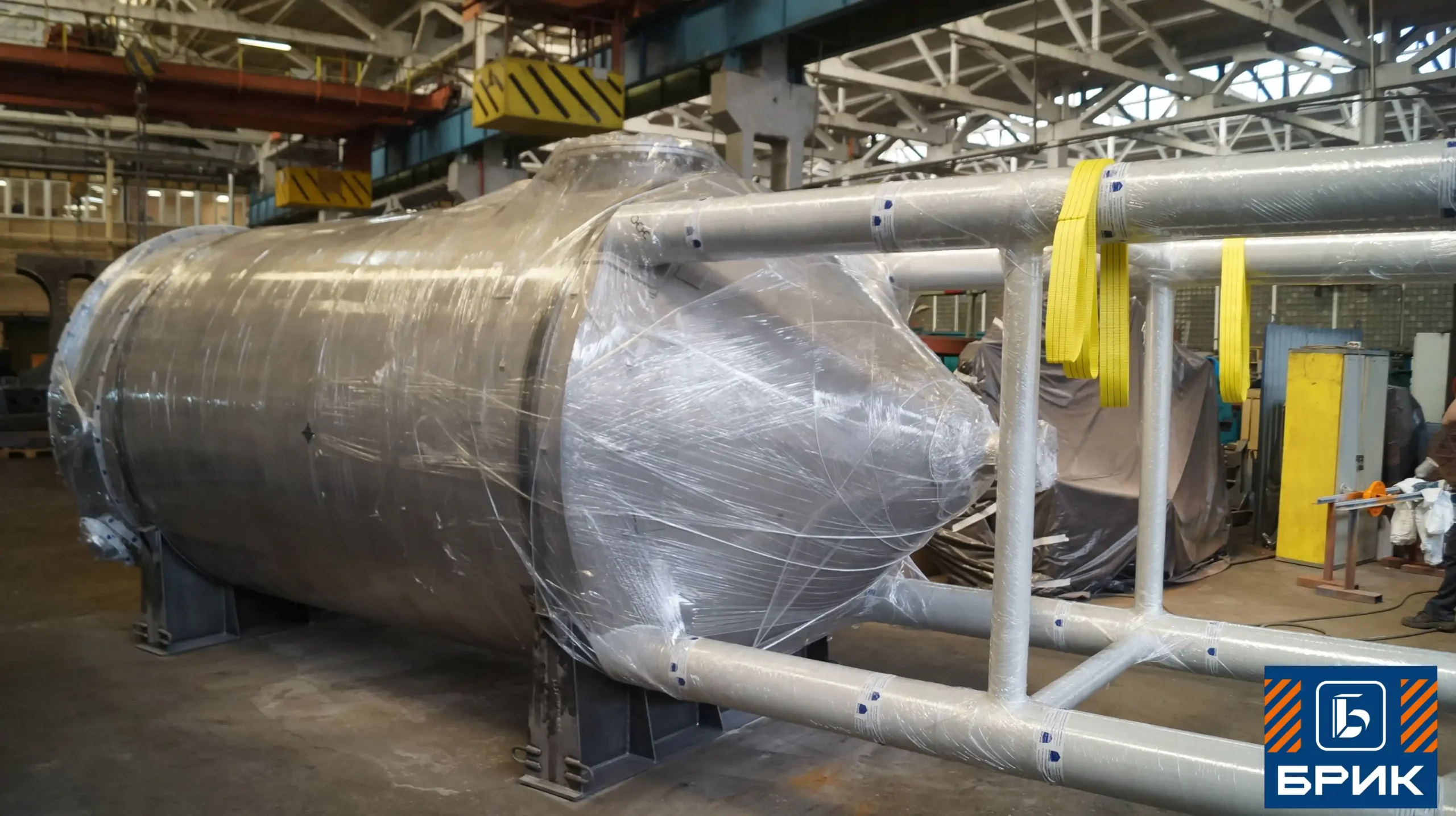

Отстойник, проект 3297
Изготовление отстойника по конструкторской документации: сварной корпус, внутренние конструкции, испытания на герметичность.

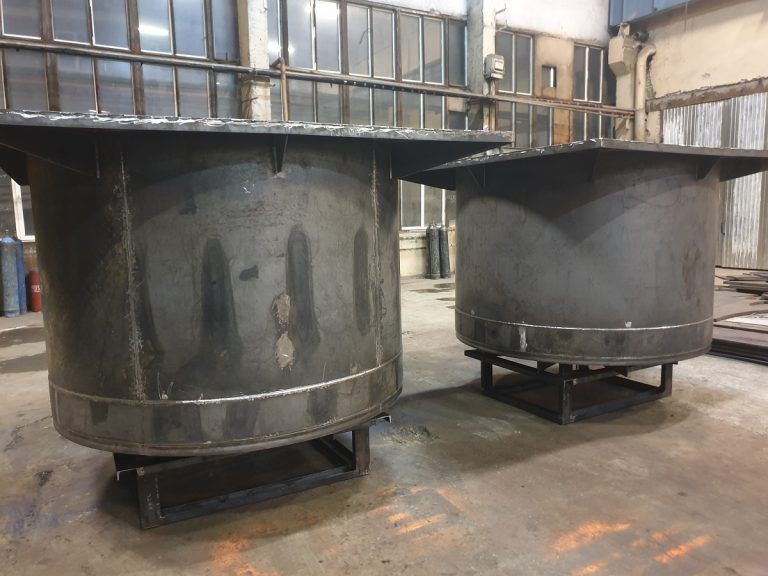

Резервуары для нефтеотдачи
Баки из Ст3 массой 821 кг каждый для комплекса повышения нефтеотдачи пластов — серийные сварные резервуары.

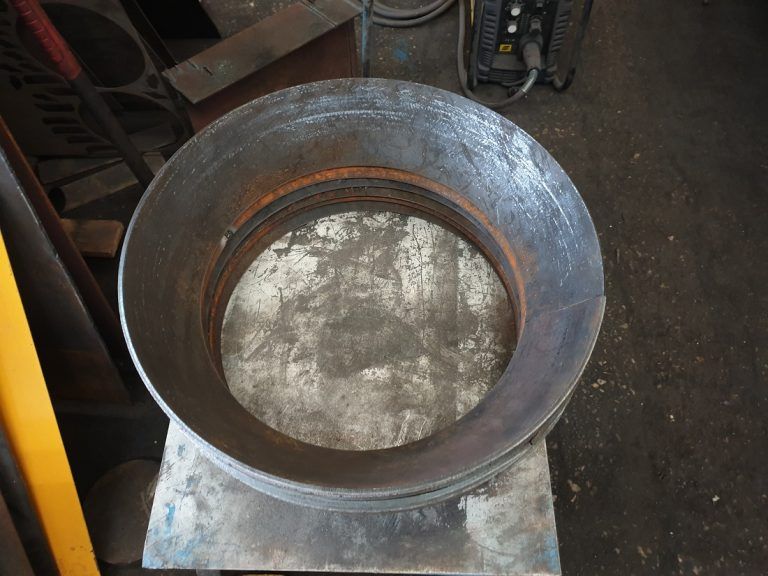

Вальцовка обечаек и корпуса
Собственная вальцовка и сварочное производство — база для изготовления корпусов резервуаров любых типоразмеров.
Нужен отстойник под ваш расход?
Пришлите опросный лист или опишите задачу — КП с расчётом за 1 рабочий день.
Частые вопросы о тонкослойных отстойниках
Как работает тонкослойный отстойник?
Поток движется в ламинарном режиме между наклонными пластинами. Частице нужно осесть на сантиметры — до ближайшей ламели, а не на метры до дна резервуара. Осевший осадок сползает по пластинам под углом 55–60° в иловый бункер. За счёт этого осаждение идёт примерно в 4 раза быстрее, чем в обычном отстойнике той же производительности.
Чем напорный отстойник отличается от открытого?
Напорный — стальной цилиндр, который врезается в линию и работает под давлением. Открытый — прямоугольный резервуар для безнапорных, самотёчных схем. Выбор определяется местом отстойника в технологической цепочке очистных, а не качеством очистки — принцип работы ламельного блока одинаковый.
Для каких стоков подходит?
Ливневые стоки, оборотные воды моек и производств, промышленные стоки после реагентной обработки. Отстойник снимает взвешенные вещества и свободные нефтепродукты. Растворённую органику и соли он не удаляет — для этого схема дополняется фильтрами доочистки.
Как рассчитывается производительность?
По расходу стоков и гидравлической крупности частиц: от этого зависят площадь осаждения, количество и длина ламелей. Расчёт блока под ваш объект делает наше конструкторское бюро по опросному листу — бесплатно, на этапе коммерческого предложения.
Можно ли заказать только модули без корпуса?
Да. Изготавливаем ламельные блоки под существующие отстойники по замерам вашего резервуара — это способ поднять производительность действующих очистных без замены корпуса.
Сроки, документы, доставка?
Срок изготовления — от 30 рабочих дней в зависимости от исполнения и загрузки производства. В комплекте — паспорт изделия, конструкторская документация и протоколы испытаний. Доставка транспортными компаниями по всей РФ, шеф-монтаж — по договорённости.
Рассчитаем отстойник под ваш сток
Пришлите опросный лист, проект или просто опишите задачу — инженер конструкторского бюро подберёт исполнение, рассчитает ламельный блок и подготовит КП за 1 рабочий день.
Ответ инженера — в течение 2–4 часов в рабочее время
