Ленточные конвейеры ТПК Брик — изготовление под ваш груз и трассу
Ленточный конвейер — универсальное решение для непрерывной транспортировки сыпучих, кусковых и штучных грузов. Обеспечивает стабильную подачу материала и снимает ручной труд. Проектируем и изготавливаем конвейеры под конкретные условия эксплуатации: горизонтальные и наклонные до 18°, с резинотканевой или ПВХ-лентой, частотным приводом и металлоконструкцией любой длины. Полный цикл — от расчёта трассы до монтажа и пусконаладки на вашем объекте.
Производство Самара
Ленточный конвейер: устройство и узлы
Ленточный конвейер — это бесконечная лента, натянутая между приводным и натяжным барабанами и опирающаяся на роликоопоры по всей трассе. Барабан вращает ленту, и она непрерывно перемещает груз — горизонтально или с подъёмом до 18°. Несущая металлоконструкция, тип ленты и привод подбираются под груз, производительность и геометрию вашего объекта.
| Параметр | Значение |
|---|---|
| Длина трассы | до 10–12 км (составная из секций) |
| Производительность | до 5000+ м³/ч |
| Ширина ленты | 300–2000 мм |
| Скорость ленты | 0,5–5 м/с (подбирается под задачу) |
| Угол наклона | до 18° (горизонтальные и наклонные) |
| Тип ленты | резинотканевая / ПВХ (гладкая или шевронная для наклона) |
| Привод | мотор-редуктор с частотным преобразователем |
| Роликоопоры | прямые и желобчатые, рядовые и амортизирующие |
| Исполнение | стационарное / передвижное, горизонтальное / наклонное / желобчатое |
| Металлоконструкция | Ст3, 09Г2С; для пищевых производств — нерж. 12Х18Н10Т |
| Основа для изготовления | ТЗ, чертёж или параметры груза и трассы |
| Изготовление | расчёт трассы, проектирование, изготовление МК, монтаж и пусконаладка; ISO 9001:2015 |
Точные параметры рассчитываются под объект. Пришлите данные по грузу и трассе — тип материала, производительность, длину, угол наклона и способ загрузки — конструкторы подберут ленту, привод и металлоконструкцию и подготовят КП.
Типы ленточных конвейеров
Исполнение и лента подбираются под груз, геометрию трассы и условия эксплуатации. Изготавливаем горизонтальные и наклонные конвейеры, желобчатые и передвижные, с резинотканевой или ПВХ-лентой — по вашему ТЗ.
От расчёта трассы до пусконаладки
Полный цикл — у нас в Самаре: рассчитываем трассу под ваш груз, проектируем металлоконструкцию и узлы, изготавливаем, собираем и обкатываем конвейер в цехе, затем монтируем и запускаем на вашем объекте.
Конвейер под объект, полный цикл в Самаре
Собственное КБ, большой станочный парк и металлозаготовка под одной крышей — рассчитываем трассу, изготавливаем металлоконструкцию и узлы, монтируем и запускаем конвейер без подрядчиков и посредников.
Расчёт трассы под объект
Индивидуальный расчёт под ваш груз и геометрию площадки — длина, угол, точки загрузки и разгрузки, производительность.
Своя металлозаготовка
Лазер, плазма, вальцовка и сварка — раму, барабаны и опоры режем и формуем у себя, без сторонних подрядчиков.
Частотный привод и автоматика
Мотор-редуктор с частотным преобразователем — плавный пуск, регулировка скорости и интеграция в АСУ линии.
Интеграция в линию
Стыкуем конвейер с существующим оборудованием — бункерами, дозаторами, дробилками и другими конвейерами на объекте.
Под материал и среду
Резинотканевая или ПВХ-лента, нержавейка 12Х18Н10Т для пищевых производств, исполнение под абразив, пыль и влагу.
Полный цикл и монтаж
От расчёта до пусконаладки на объекте. Сертификаты на материалы, паспорт и сопроводительные документы — в комплекте поставки.
Что нужно для расчёта конвейера
Готовый проект не обязателен — рассчитаем конвейер по любому из трёх вариантов. Чем больше данных по грузу и трассе, тем точнее подбор ленты, привода и сроки.
По ТЗ или проекту
Самый быстрый путь. Есть техзадание, чертёж трассы или проект линии — изготовим конвейер строго по вашей документации.
По параметрам груза и трассы
Достаточно базовых данных: тип груза и его свойства, производительность (м³/ч), длина и угол наклона, способ загрузки и режим эксплуатации — остальное рассчитают конструкторы.
С выездом на объект
Нет ни проекта, ни точных данных — выедем на площадку, обследуем трассу, снимем размеры и привяжем конвейер к существующей линии.
Лента — не всегда лучший выбор
Ленточный конвейер незаменим на горизонтали и пологом подъёме до 18°. Но для вертикали, закрытого контура или точной подачи эффективнее другое оборудование — подскажем и подберём подходящее решение из нашей линейки.
Вертикальный подъём больших объёмов
Лента работает до 18°. Для подъёма сыпучих на высоту эффективнее ковшовый транспорт — компактнее и без потерь материала.
Ковшовые элеваторыЗакрытый контур или крутой наклон
Нужен пыленепроницаемый транспорт, угол круче 18° или подача в герметичном жёлобе — здесь выгоднее шнековый конвейер.
Шнековый конвейерТочная подача и дозирование
Нужно не просто перемещать, а отмерять порции по массе или объёму и равномерно подавать материал в линию.
Шнековые дозаторы и питателиНужны металлоконструкции или детали
Короба, желоба, рамы, барабаны, валы и натяжные узлы под конвейер — отдельно по чертежам на станочном парке из 98 единиц.
МеталлообработкаКонвейеры и металлоконструкции из портфолио
Реальные проекты из каталога ТПК Брик — конвейерные металлоконструкции, узлы привода и натяжения, нержавеющие желоба и транспортёры под объекты заказчиков.

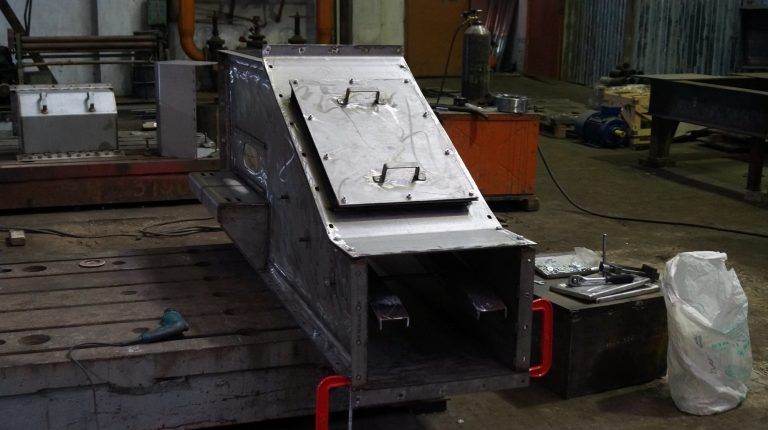

Нержавейка
Короба конвейеров RE230 и RE220, короба привода и натяжения RE301, RE312, RE300 — нержавейка 12Х18Н10Т, лист 6 мм. Несущие секции трассы под линию заказчика.

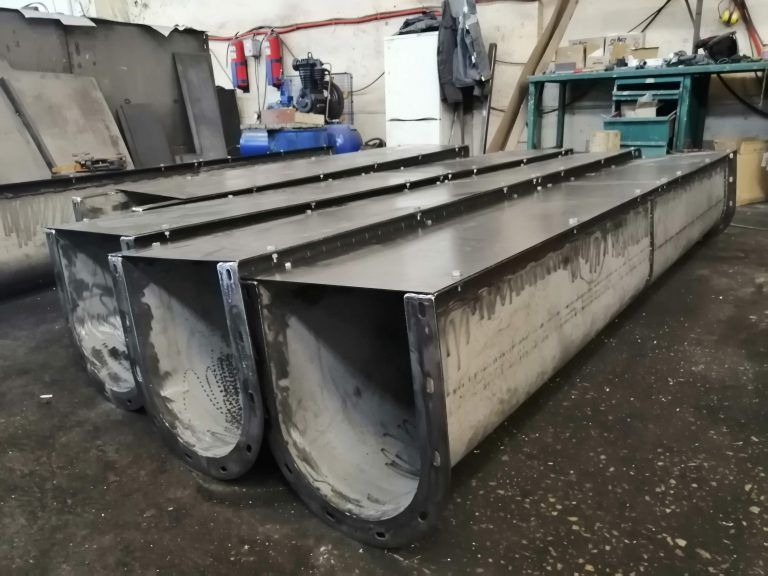

Масложировой завод
Желоба конвейеров для завода по производству масла — три типа: с люком, со шнеком и без шнека. Нержавейка 12Х18Н10Т, под пищевое производство.
АБЗ · дорожное
Натяжной вал транспортёрного оборудования для асфальтобетонного завода — узел натяжной станции в сборе с подшипниковыми опорами.

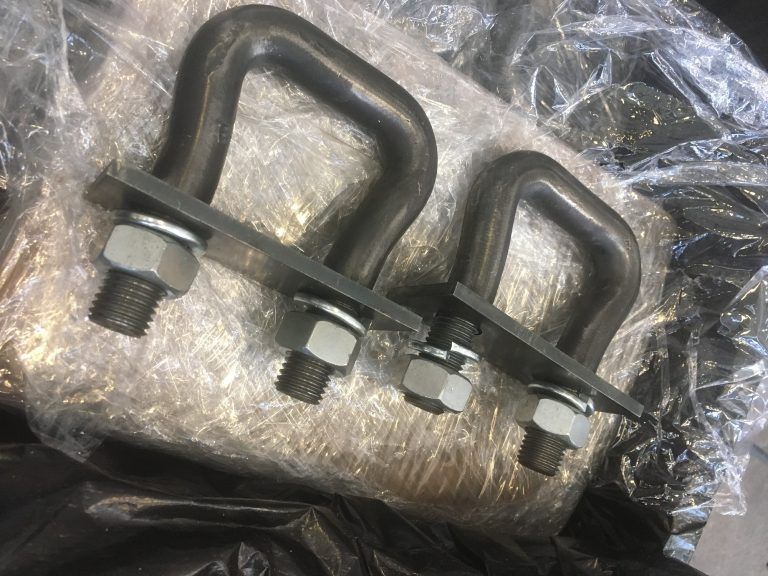

Ковшовый транспорт
Скобы крепёжные для ковшового транспортёра BWK 400х39.360АА-G1 — серийная партия комплектующих по чертежам заказчика.

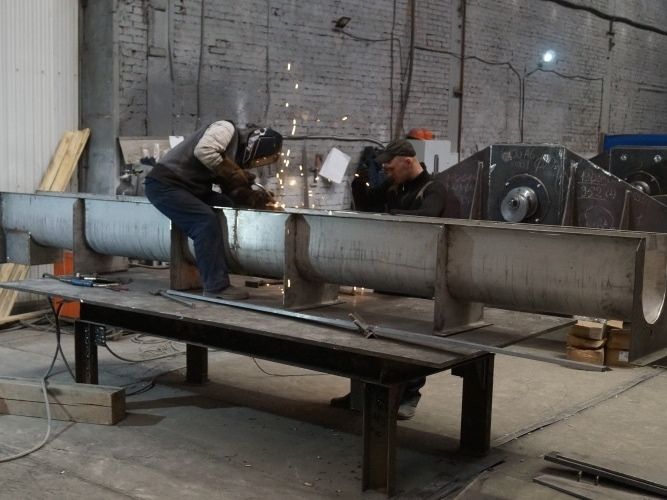

Шнековый транспорт
Корпус шнекового транспортёра (конвейера) — длина 5000 мм, Ø300, производительность 400 кг/ч, нержавейка 12Х18Н10Т. Транспортёр под пищевую линию.
Ленточный конвейер под ваш груз и трассу — расчёт, проектирование, изготовление металлоконструкции и монтаж. Пришлите данные — посчитаем под объект.
Частые вопросы о ленточных конвейерах
Зависит от свойств груза и трассы. Для сыпучих (песок, щебень, уголь, руда) — желобчатый конвейер с резинотканевой лентой. Для штучных и пищевых грузов — плоская ПВХ-лента. Для подъёма выбирают наклонное исполнение до 18° или шевронную ленту. Подберём тип под ваш материал, производительность и геометрию участка.
Гладкая лента уверенно работает до 18° — выше груз начинает сползать. Для более крутого подъёма применяют шевронную ленту с грунтозацепами или борта. Если нужен вертикальный подъём сыпучих на высоту, эффективнее ковшовый элеватор — подскажем оптимальное решение под задачу.
Резинотканевая лента держит тяжёлые, абразивные и кусковые грузы — песок, щебень, руду, уголь. ПВХ-лента легче и чище, подходит для пищевых производств и штучных грузов. Тип, ширину и толщину ленты подбираем под нагрузку и условия эксплуатации.
Да. Металлоконструкцию, желоба и короба изготавливаем из нержавейки 12Х18Н10Т — в нашем портфолио есть нержавеющие желоба и короба конвейеров для масложирового и пищевых производств. Подбираем ПВХ-ленту пищевого исполнения под требования к гигиене.
Да. Проектируем конвейер с привязкой к вашей площадке и стыкуем с существующим оборудованием — бункерами, дозаторами, дробилками и другими конвейерами. Частотный привод обеспечивает плавный пуск и согласование скорости с линией.
Минимум: тип груза и его свойства, производительность (м³/ч), длина и угол наклона трассы, способ загрузки и режим эксплуатации. Если есть чертёж трассы или проект линии — ещё лучше. По этим данным конструкторы готовят расчёт и КП за 2 рабочих дня. В комплекте поставки — сертификаты на материалы и сопроводительные документы.
Рассчитаем ленточный конвейер под ваш груз и трассу
Опишите задачу или приложите чертёж трассы — конструкторы ТПК Брик подберут ленту, привод и металлоконструкцию и подготовят КП за 2 рабочих дня.
