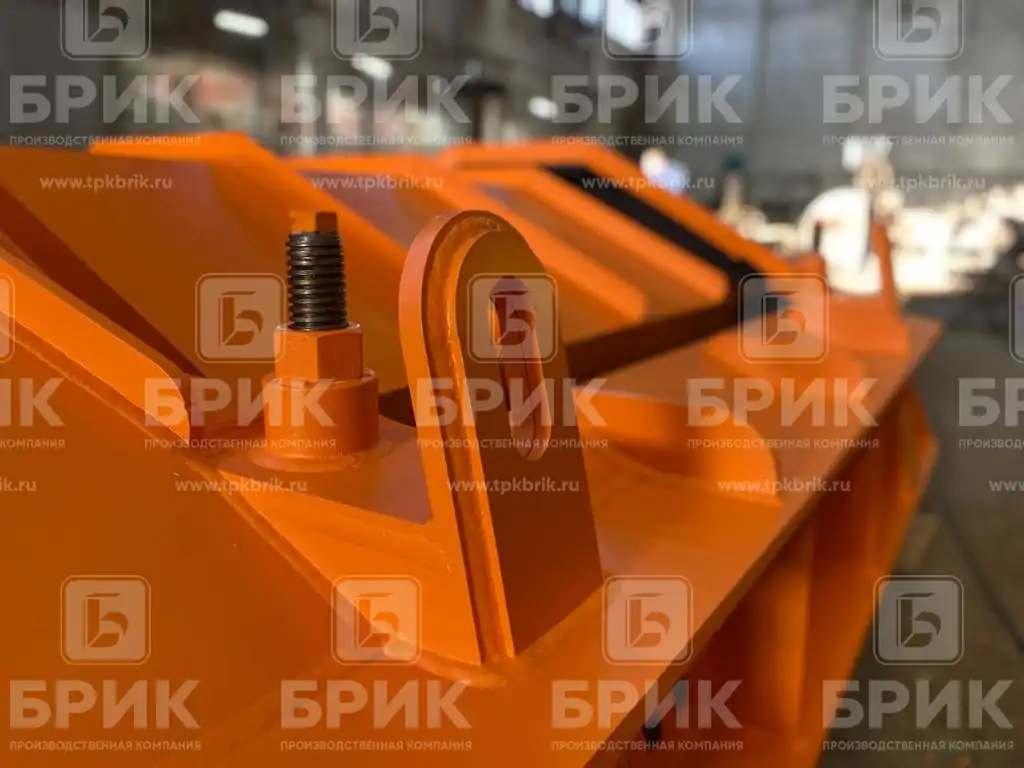

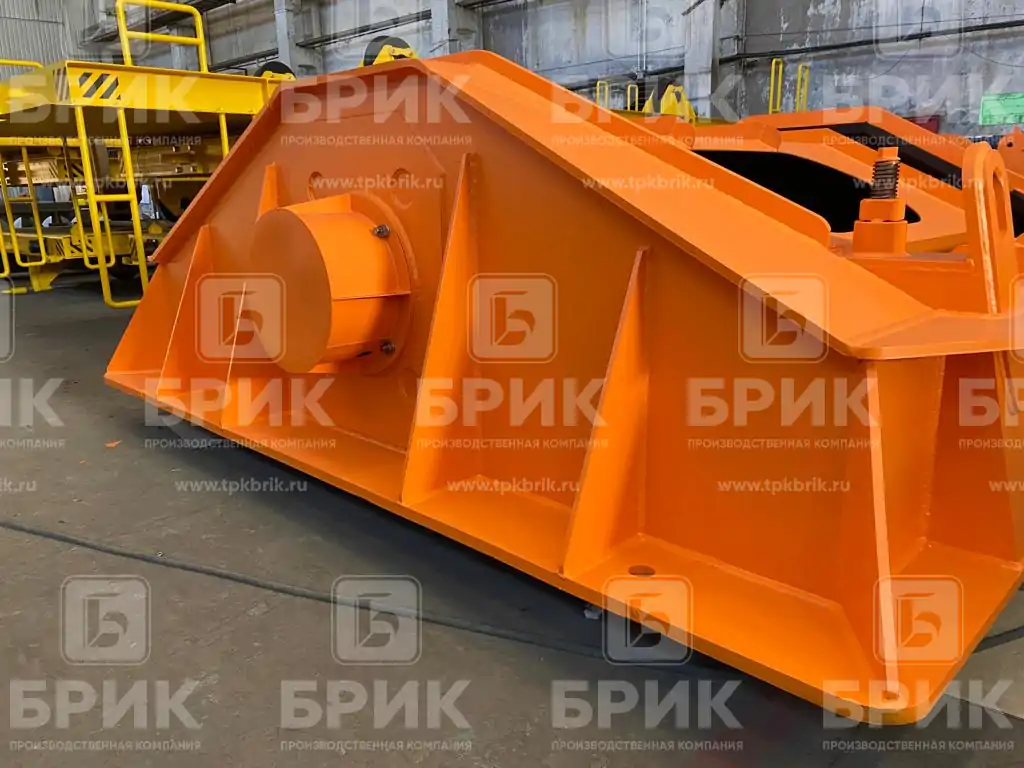

Вибромашина накладная УралЦНИИ 7771
Мощная накладная вибромашина для быстрой люковой разгрузки несмёрзшихся и слежавшихся грузов из железнодорожных полувагонов. Вынуждающая сила 88 кН на частоте 24 Гц обеспечивает производительность до 320 т/ч.
Технические характеристики
- Производительность, т/ч230-320
- Вынуждающая сила, кН88 (9 000 кгс)
- Частота колебаний, Гц24
- Мощность двигателя, кВт22 / 30
- Напряжение питания, В380
- Масса вибромашины, кг5 900–6 400
- Габариты (ДxШxВ), мм3 400 × 1 300 × 3 218
- Климатическое исполнениеУ1 по ГОСТ 15150
- Температура эксплуатации, °C−40…+40
- Тип электродвигателяАИР180S4У2 / 2×АИР160S4У2
- ПодшипникиВиброударостойкие, Минский ПЗ
- Корпус подшипниковЦельный, расточка с одной установки
- Шкаф управленияС автоматом защиты двигателя
- НормативГОСТ 22235-2010
- Срок службыДо 10 лет при регламентном ТО
Линейка вибротехники для разгрузки
Технические характеристики вибромашины УралЦНИИ 7771

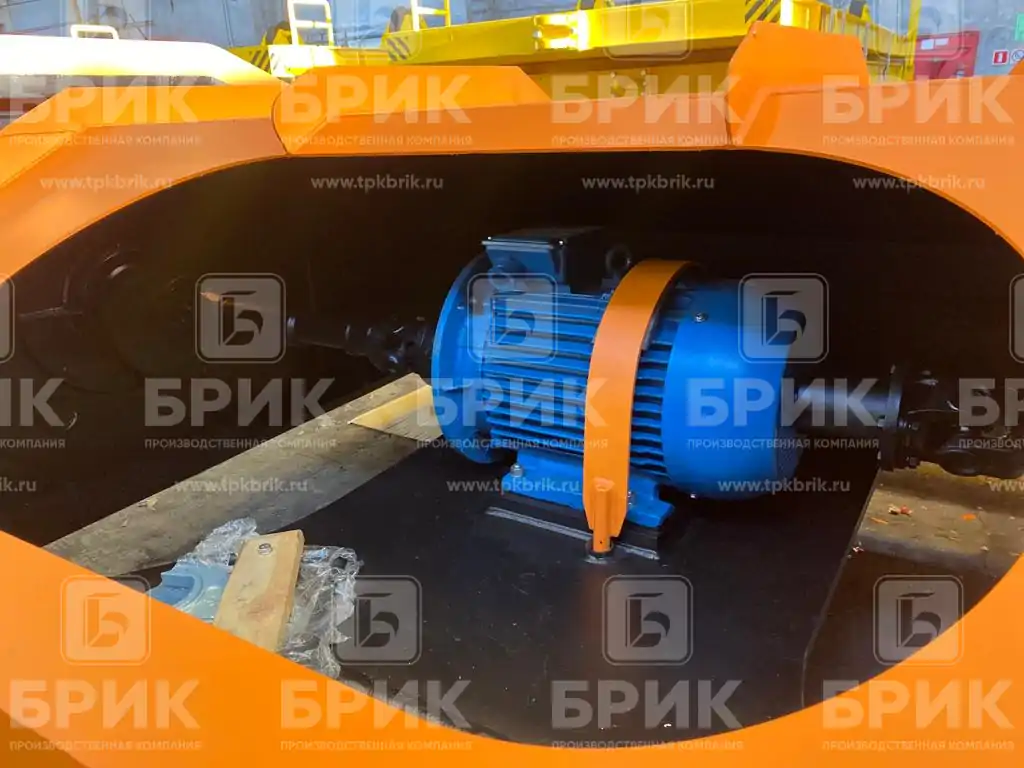

Базовая вибромашина УралЦНИИ 7771 комплектуется асинхронным двигателем мощностью 22 кВт и рассчитана на эксплуатацию при температуре от −40 до +40 °C. Вынуждающая сила 88 кН и частота 24 Гц обеспечивают производительность до 230–320 т/ч.
- Тип оборудованияНакладная вибромашина для полувагонов
- МодельУралЦНИИ 7771
- Мощность электродвигателя22 кВт
- Тип электродвигателяАИР180S4У2, исп. IM1082
- Напряжение питания380 В, 50 Гц
- Частота вынуждающей силы24 Гц
- Вынуждающая сила88 кН (9 000 кгс)
- Производительность230–320 т/ч
- Масса вибромашины5 900–6 000 кг
- Габариты (Д×Ш×В)3 400 × 1 300 × 3 218 мм
- Климатическое исполнениеУ1 по ГОСТ 15150
- Температура эксплуатации−40…+40 °C
- ПодшипникиВиброударостойкие, Минский ПЗ
- Корпус подшипниковЦельный, расточка с одной установки
- Корпус вибромашиныУсиленный, с доработанными швами
- УправлениеСиловой шкаф с автоматом защиты двигателя
- НормативГОСТ 22235-2010
- Срок службыДо 10 лет при регламентном ТО
Для объектов с высоким оборотом вагонов и тяжёлыми грузами — доработанная версия с двумя электродвигателями по 15 кВт, общей мощностью 30 кВт. Динамические параметры сохранены: 88 кН и 24 Гц, но за счёт увеличенного энерговклада достигается прирост скорости выгрузки до 36%.
- Тип оборудованияНакладная вибромашина для полувагонов
- МодельУралЦНИИ 7771 (Усиленная)
- Мощность электродвигателя30 кВт (2 × 15 кВт)
- Тип электродвигателя2 × АИР160S4У2
- Напряжение питания380 В, 50 Гц
- Частота вынуждающей силы24 Гц
- Вынуждающая сила88 кН (9 000 кгс)
- Производительность230–320 т/ч (+36% к скорости)
- Масса вибромашиныДо 6 400 кг
- Габариты (Д×Ш×В)Уточняются по габаритному чертежу
- Климатическое исполнениеУ1 по ГОСТ 15150
- Температура эксплуатации−40…+40 °C
- ПодшипникиВиброударостойкие, Минский ПЗ
- Корпус подшипниковЦельный, расточка с одной установки
- Корпус вибромашиныУсиленный, с доработанными швами
- УправлениеСиловой шкаф с автоматом защиты двигателя
- НормативГОСТ 22235-2010
- Область примененияВысокий поток вагонов, плотные грузы
Сравнение модификаций
22 кВт vs 30 кВтМасса двухдвигательной модификации составляет до 6,4 т, что также требует применения 10-тонного грузоподъёмного механизма, но остаётся в рамках обычных для цехов крановых характеристик.
| Параметр | Базовая 22 кВт | Усиленная 30 кВт |
|---|---|---|
| Мощность двигателя | 22 кВт (один) | 30 кВт (2 × 15 кВт) |
| Тип двигателей | АИР180S4У2 | 2 × АИР160S4У2 |
| Масса | 5 900–6 000 кг | До 6 400 кг |
| Вынуждающая сила | 88 кН | 88 кН |
| Частота колебаний | 24 Гц | 24 Гц |
| Прирост эффективности | — | +36% к скорости выгрузки |
| Область применения | Средний поток вагонов | Высокий поток, плотные грузы |
Преимущества УралЦНИИ производства ТПК Брик
ТПК Брик выпускает модернизированную версию вибромашины УралЦНИИ 7771 с рядом конструктивных доработок по сравнению с исходной советской схемой и рядом рыночных аналогов.
Усиленный корпус
Уязвимые зоны выявлены по опыту эксплуатации на объектах РЖД и промышленных заказчиков и перерасчитаны для повышения стойкости к вибронагрузкам.
Цельный корпус подшипников
Расточенный с одной установки, что снижает риски перекосов и повышает срок службы подшипников дебалансов.
Виброударостойкие подшипники
Применяются подшипники Минского подшипникового завода в качестве стандартного решения для максимальной надёжности.
Силовой шкаф управления
Адаптирован к запуску и остановке мощных вибромеханизмов и защищает электродвигатель от перегрузок.
Проработанная сварка
Полный провар электродом вместо типового полуавтоматического подхода снижает вероятность усталостных трещин шва.
Доработки выражаются в уменьшении частоты появления эксплуатационных трещин на корпусе и в защищённости заказчика от незапланированных простоев из-за отказа вибромашины.
- Меньше трещин корпуса
- Увеличенный ресурс подшипников
- Защита двигателя от перегрузок
- Снижение незапланированных простоев
Ограничения применения и требования к эксплуатации
Для корректного подбора оборудования важно учитывать не только достоинства, но и ограничения вибромашины УралЦНИИ.
Риск растрескивания корпуса
Сварная конструкция при длительных вибронагрузках подвержена риску появления трещин, особенно при нарушении регламента технического обслуживания.
Квалифицированный механик-сварщик
У заказчика должен быть доступ к специалисту, способному своевременно выявлять микротрещины, разделывать и проваривать их — операция занимает считанные минуты при регулярном осмотре.
Ежедневный визуальный контроль
При отсутствии ежедневного осмотра и свободного доступа к вибромашине риск накопления повреждений и серьёзных отказов существенно возрастает.
Не для смёрзшегося монолита
При полностью смёрзшемся грузовом массиве вибрация УралЦНИИ может оказаться недостаточной. В таких случаях применяют виброударные рыхлители СО-250 или штыревые виброразгрузчики СО-265.
Ресурс при регламентном ТО
Практика эксплуатации показывает: при соблюдении регламента ТО и условий осмотра средний срок службы вибромашины УралЦНИИ составляет 5 и более лет. Отдельные экземпляры отрабатывают до 10 лет.
УралЦНИИ 7771 в системе вибротехники ТПК Брик
ТПК Брик поставляет полный комплект вибротехники для разгрузки полувагонов. УралЦНИИ 7771 занимает позицию мощной накладной вибромашины для быстрой люковой разгрузки несмёрзшихся и слежавшихся грузов средней сложности.
| Модель | Мощность | Масса | Вынуждающая сила | Тип задачи |
|---|---|---|---|---|
| УралЦНИИ 7771 Эта модель | 22 / 30 кВт | 5 900–6 400 кг | 88 кН | Быстрая люковая разгрузка несмёрзшихся и слежавшихся грузов |
| ВНВ-2М | 15 кВт | 4 800–5 500 кг | 88 кН | Накладной вибратор с меньшей массой для средних объёмов |
| СО-265 | 2 × 22 кВт | 7 400–7 800 кг | до 196 кН | Виброразгрузчик для сильно слежавшихся грузов |
| СО-250 | 2 × 22 кВт | 5 450–5 500 кг | 160–196 кН | Виброударный рыхлитель для глубокого смерзания |
УралЦНИИ 7771 и другие решения линии вибротехники
Вибромашина накладная УралЦНИИ 7771 — часть набора оборудования для разгрузки Ж/Д полувагонов, куда также входят:
Вибромашина накладная СО266
Универсальная накладная вибромашина с максимальной вынуждающей силой до 196 кН для смерзшихся и слежавшихся грузов.
Вибратор накладной вагонный ВНВ‑2М
Компактная альтернатива для выгрузки через люки. Эффективная разгрузка несмерзшихся грузов.
Индивидуальный проект
Нужна нестандартная конфигурация или комплексная линия разгрузки? Спроектируем решение под ваш объект.
- Адаптация под существующий кран
- Подбор режима вибрации под груз
- Интеграция с конвейерами и АСУ ТП
Комплексные решения для разгрузки
ТПК «Брик» проектирует линии разгрузки с интеграцией вибромашин, виброразгрузчиков, рыхлителей, конвейеров и систем автоматизации под конкретные задачи вашего предприятия.
Стандартная комплектация
- Вибромашина накладная УралЦНИИ 7771 в сборе 1 шт.
- Стационарный шкаф управления с автоматом защиты двигателя 1 шт.
- Строп цепной четырёхветвевой, г/п от 10 т 1 компл.
- Паспорт и руководство по эксплуатации 1 компл.
- Декларации соответствия ТР ТС 010, 020, 004
- Грузоподъёмное устройство от 10 тонн (тельфер, кран, автокран)
- Повышенные пути или приёмные бункера для выгрузки
- Площадки для ежесменного осмотра
- Электросеть 380 В с необходимой мощностью
Цена вибромашины УралЦНИИ 7771 и условия поставки
На конечную стоимость влияют мощность (22 или 30 кВт), требования к климатическому исполнению, состав шкафа управления и объём сопутствующих работ.
Один двигатель АИР180S4У2, масса 5 900–6 000 кг. Для среднего потока вагонов.
Два двигателя 2×АИР160S4У2, масса до 6 400 кг. Для высокого потока и плотных грузов.
