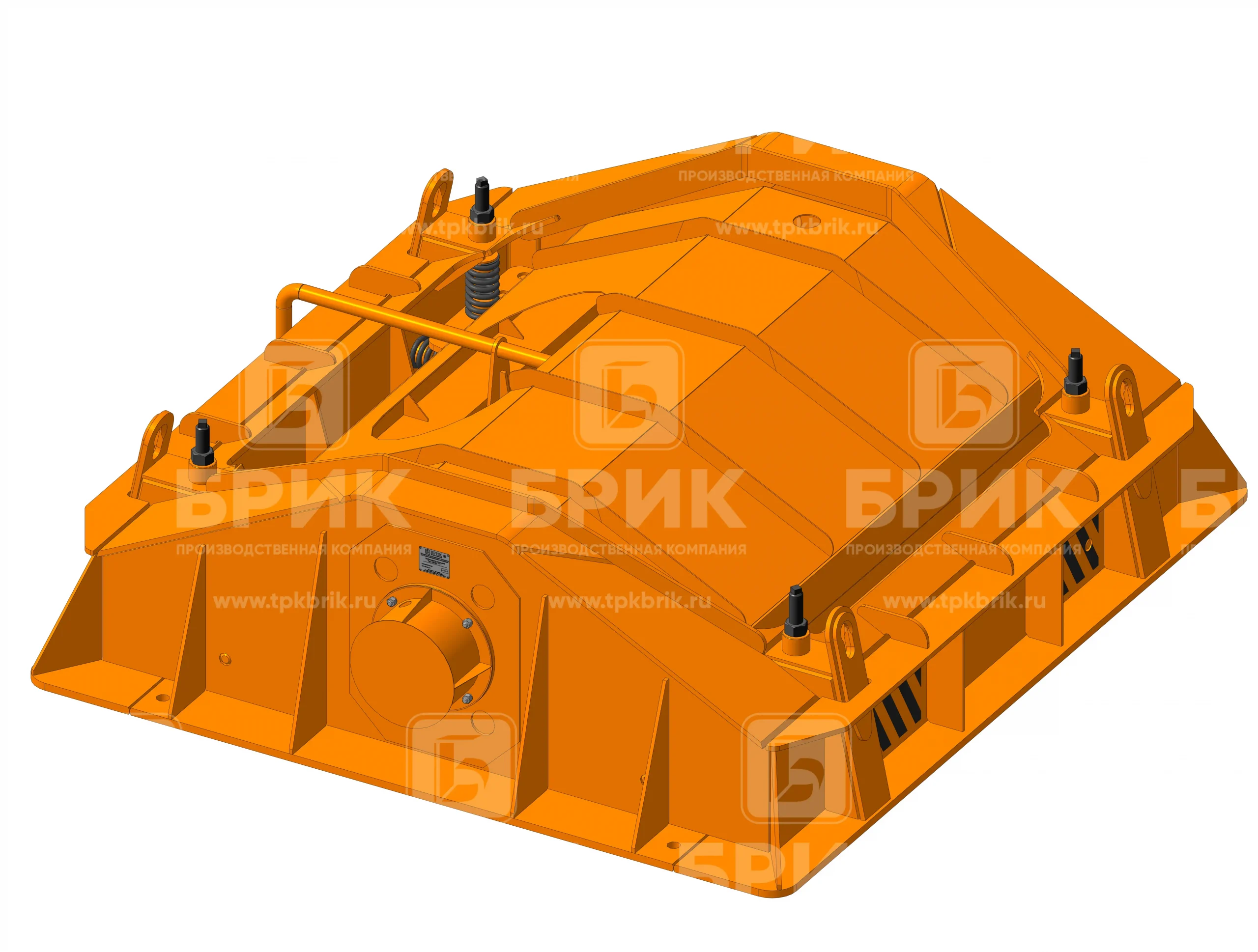

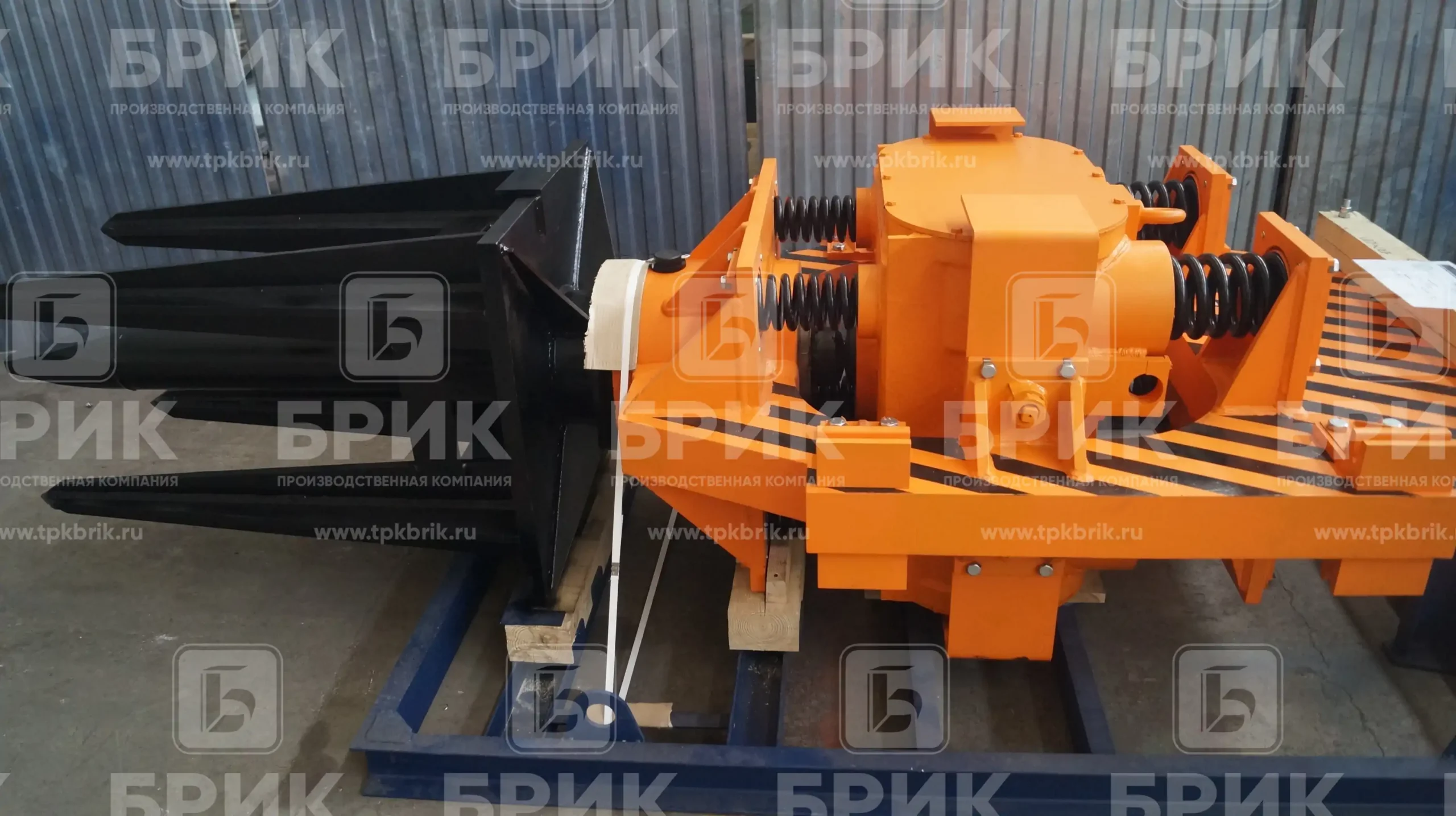

Рыхлитель виброударный СО-250
Навесное оборудование для механизированной выгрузки смёрзшихся сыпучих грузов из ж/д полувагонов через нижние люки. Два электромеханических вибратора создают направленные виброудары мощностью 160 кН, точечно разрушая монолит. Производительность — 100–150 т/ч.
Технические характеристики
- Производительность, т/ч100–150
- Мощность электродвигателей, кВт2 × 22 (44 суммарно)
- Возмущающая сила, кН160
- Напряжение питания, В380, 50 Гц
- Частота вынуждающей силы, Гц24 (1 440 кол/мин)
- Амплитуда колебаний, мм3 ± 0,5
- Частота вращения двигателя, об/мин1 450
- Габариты (Д×Ш×В), мм5 000 × 1 800 × 3 700
- Масса, кг5 500
- Климатическое исполнениеУХЛ1 (−40°C … +40°C)
- Требование к крануГрузоподъёмность от 10 т
- НормативГОСТ 22235-2010
Линейка вибротехники для разгрузки
Технические характеристики рыхлителя виброударного СО-250
| Производительность | 100–150 т/ч |
| Мощность электродвигателей | 2 × 22 кВт (44 кВт суммарно) |
| Напряжение питания | 380 В, 50 Гц |
| Частота вращения электродвигателя | 1 450 об/мин |
| Частота вынуждающей силы | 24 Гц (1 440 кол/мин) |
| Амплитуда колебаний | 3 ± 0,5 мм |
| Возмущающая сила | 160 кН |
| Габаритные размеры (Д × Ш × В) | 5 000 × 1 800 × 3 700 мм |
| Масса | 5 500 кг |
| Климатическое исполнение | УХЛ1 (−40°C … +40°C) |
| Требование к крану | Грузоподъёмность от 10 т |
| Соответствие ГОСТ | 22235-2010 |
| Производительность | 140–200 т/ч |
| Мощность электродвигателей | 2 × 30 кВт (60 кВт суммарно) |
| Напряжение питания | 380 В, 50 Гц |
| Частота вращения электродвигателя | 1 450 об/мин |
| Частота вынуждающей силы | 24 Гц (1 440 кол/мин) |
| Амплитуда колебаний | 3,5 ± 0,5 мм |
| Возмущающая сила | 218 кН |
| Габаритные размеры (Д × Ш × В) | 5 000 × 1 800 × 3 900 мм |
| Масса | 6 200 кг |
| Климатическое исполнение | УХЛ1 (−40°C … +40°C) |
| Требование к крану | Грузоподъёмность от 10 т |
| Соответствие ГОСТ | 22235-2010 |
Сравнение модификаций
44 кВт vs 60 кВт| Параметр | Базовая 2×22 кВт | Усиленная 2×30 кВт |
|---|---|---|
| Производительность, т/ч | 100–150 | 140–200 |
| Суммарная мощность, кВт | 44 | 60 |
| Возмущающая сила, кН | 160 | 218 |
| Амплитуда колебаний, мм | 3 ± 0,5 | 3,5 ± 0,5 |
| Масса, кг | 5 500 | 6 200 |
| Габариты (В), мм | 3 700 | 3 900 |
| Оптимальное применение | Уголь, рудные концентраты, минеральное сырьё | Агломерат, окатыши, крупнокусковая руда |
Преимущества рыхлителя СО-250 производства ТПК Брик
Модернизированная конструкция с усиленными узлами, виброударостойкими подшипниками и морозостойкой сталью рабочего органа. Точечное рыхление вместо равномерного воздействия — меньше энергии, выше результат на сложных участках.
Точечное рыхление
Прицельное воздействие на плотные участки монолита. Не тратит энергию на уже разрыхлённый материал — только проблемные зоны, которые не берёт виброразгрузчик.
Возмущающая сила 160 кН
Направленные виброудары разрушают монолиты высокой плотности: смёрзшийся уголь при −30…−40°C, агломерат, слежавшиеся рудные концентраты.
Два независимых вибратора
Каждый из двух электромеханических вибраторов работает автономно. При выходе одного из строя — второй продолжает работу. Замена на месте за 2 часа.
Морозостойкая сталь
Рабочий орган выдерживает экстремальные температуры до −40°C без охрупчивания. Климатическое исполнение УХЛ1 по ГОСТ 15150.
Экономия энергии в 2 раза
Потребление 44 кВт против 88 кВт у виброразгрузчика СО-265. Вдвое меньше затрат на электроэнергию при работе с плотными участками.
Замена бригады из 6–8 человек
Один крановщик управляет процессом вместо бригады с ломами. Срок окупаемости — 6–8 месяцев при ежедневной работе.
Практический эффект
СО-250 решает ключевую проблему зимней логистики — простои вагонов из-за смёрзшихся грузов. Один рыхлитель обрабатывает 20–25 вагонов за смену, исключая ручной труд и сокращая время разгрузки в 3–4 раза.
- Разрушение монолита за 4–6 минут на вагон
- Снижение простоев — ускорение оборота вагонов
- Безопасность: люди не лезут внутрь вагона с ломами
- Срок службы — 15–20 лет при регламентном ТО
Ограничения применения и требования к эксплуатации
Ниже производительность, чем у СО-265
100–150 т/ч против 190–240 т/ч у виброразгрузчика СО-265. СО-250 — это не замена разгрузчику, а инструмент точечного воздействия на особо плотные участки.
Требуется кран от 10 тонн
Масса рыхлителя — 5 500 кг. Для подъёма и перемещения между вагонами необходим мостовой или козловой кран грузоподъёмностью от 10 т.
Постоянный крановый контроль
СО-250 не автономен — требуется крановщик для перемещения между вагонами и позиционирования на обвязке. Не подходит для полной автоматизации процесса.
Не для всех типов грузов
Предназначен именно для смёрзшихся сыпучих грузов. Для несмёрзшихся или слежавшихся материалов достаточно накладной вибромашины — рыхлитель избыточен.
Альтернативные решения для других задач
СО-250 в системе вибротехники ТПК Брик
Рыхлитель виброударный СО-250 — специализированный инструмент для точечного разрушения монолитов. В линейке ТПК Брик занимает нишу между накладными вибромашинами и полноразмерными виброразгрузчиками.
| Модель | Мощность, кВт | Возм. сила, кН | Произв-ть, т/ч | Масса, кг | Тип задачи |
|---|---|---|---|---|---|
| ВНВ-2М | 2 × 6 | 42 | 80–120 | 5 500 | Лёгкое рыхление |
| УралЦНИИ 7771 | 22 / 30 | 88 | 230–320 | 5 900–6 400 | Люковая разгрузка |
| СО-250 Этот товар | 2 × 22 | 160 | 100–150 | 5 500 | Точечное рыхление |
| СО-265 | 2 × 22 | 160 | 190–240 | 7 800 | Полная виброразгрузка |
| СО-266 | 2 × 22 | 160 | 150–200 | 6 500 | Думпкары, нестандарт |
СО-250 и другие решения линии вибротехники
СО-250 редко работает в одиночку — максимальная эффективность достигается в связке с другим оборудованием ТПК Брик.
Виброразгрузчик СО-265
Основное средство массовой выгрузки сыпучих грузов из полувагонов. Равномерное воздействие на весь объём.
- Производительность 190–240 т/ч
- Мощность 2 × 22 кВт

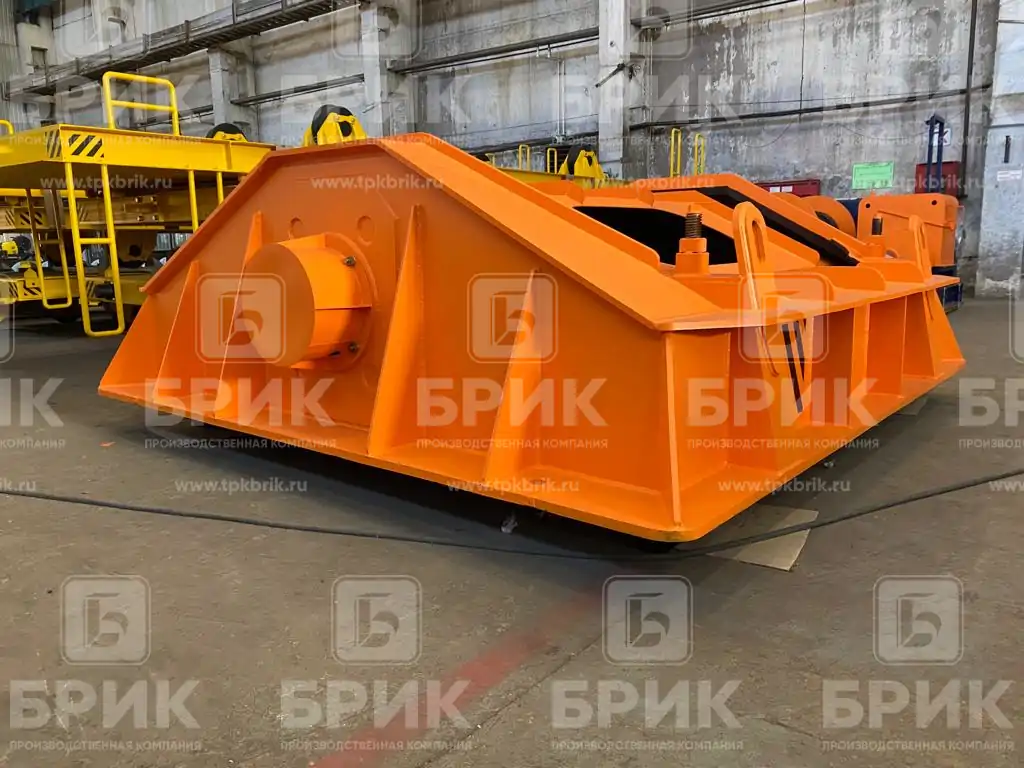

Вибромашина УралЦНИИ 7771
Накладная вибромашина для люковой разгрузки несмёрзшихся и слежавшихся грузов из полувагонов.
- Производительность 230–320 т/ч
- Мощность 22 / 30 кВт
Индивидуальный проект
Нужна нестандартная конфигурация рыхлителя или комплексное решение для вашей разгрузочной эстакады?
- Адаптация под нестандартные вагоны и думпкары
- Проектирование комплектов СО-265 + СО-250 + люкоподъёмник
- Реверс-инжиниринг и модернизация существующего оборудования
- Шефмонтаж, пусконаладка и обучение персонала
Стандартная комплектация
Базовая поставка
- 1 Рыхлитель виброударный СО-250 в сборе — 1 шт.
- 2 Электромеханический вибратор ИВ — 2 шт.
- 3 Шкаф управления с автоматом защиты двигателя — 1 шт.
- 4 Кабельный комплект (30 м) — 1 к-т
- 5 Паспорт изделия, руководство по эксплуатации — 1 к-т
- 6 Сертификат соответствия ГОСТ 22235-2010 — 1 шт.
Дополнительные опции
- Запасной комплект вибраторов ИВ (2 шт.)
- Удлинённый кабельный комплект (50 м)
- Шефмонтаж и пусконаладка на объекте
- Обучение операторов и крановщиков
- Усиленная модификация 2×30 кВт
Требования к инфраструктуре
- Кран грузоподъёмностью от 10 т (мостовой или козловой)
- Электроснабжение 380 В, 50 Гц, автомат от 100 А
- Ж/д пути с доступом крана к полувагонам
- Открытые нижние люки полувагонов (люкоподъёмник)
- Площадка для хранения рыхлителя в нерабочее время
Цена рыхлителя СО-250 и условия поставки
Базовая 2×22 кВт
Стандартная комплектация с двумя вибраторами 22 кВт. Возмущающая сила 160 кН, производительность 100–150 т/ч.
без НДС, доставка рассчитывается отдельно
Усиленная 2×30 кВт
Повышенная мощность для тяжёлых условий. Возмущающая сила 218 кН (+36%), производительность 140–200 т/ч.
без НДС, доставка рассчитывается отдельно
Как заказать рыхлитель СО-250
Для подготовки коммерческого предложения сообщите данные о вашем объекте. Чем больше информации — тем точнее расчёт.
Данные для расчёта КП
- 1Тип груза — уголь, руда, концентрат, агломерат, другое
- 2Объём разгрузки — сколько вагонов в сутки / в месяц
- 3Тип вагонов — полувагоны, думпкары, хопперы
- 4Климатическая зона — регион, минимальные зимние температуры
- 5Крановое оборудование — тип и грузоподъёмность имеющегося крана
- 6Электроснабжение — доступная мощность на объекте, расстояние от ТП
- 7Текущая ситуация — как разгружаете сейчас, основные проблемы
- 8Дополнительные потребности — нужен ли комплект (СО-265, люкоподъёмник), шефмонтаж, обучение
Ваш менеджер
Коммерческий отдел ТПК «Брик»
Направление «Вибротехника для разгрузки ж/д вагонов»
Запрос коммерческого предложения
Вопросы и ответы
Частые вопросы о рыхлителе СО-250
Отвечаем на типовые вопросы инженеров и специалистов по закупкам. Не нашли ответ — звоните напрямую.
СО-265 — виброразгрузчик: равномерно воздействует на весь объём груза вертикальными вибрациями, производительность 190–240 т/ч. Подходит для массовой выгрузки.
СО-250 — рыхлитель точечного действия: наносит направленные виброудары по конкретным участкам монолита. Производительность 100–150 т/ч, но справляется с особо плотными участками, которые СО-265 не берёт.
Оптимально использовать оба в связке: сначала СО-265 выгружает основной объём, затем СО-250 точечно добивает проблемные зоны. Производительность комплекса — на 30–40% выше.
Мостовой или козловой кран грузоподъёмностью от 10 тонн. Масса рыхлителя — 5 500 кг (базовая) / 6 200 кг (усиленная).
На промышленных объектах с ж/д путями обычно установлены краны 16–32 т — этого достаточно с запасом. Если грузоподъёмность менее 10 т — рассмотрите вибратор накладной ВНВ-2М или модернизацию кранового оборудования.
Срок окупаемости — 6–8 месяцев при ежедневной работе. СО-250 заменяет бригаду из 6–8 человек с ломами. Экономия на зарплате — порядка 350 тыс. руб./мес.
За один зимний сезон (5 месяцев) экономия составляет около 1,75 млн руб. Плюс ускорение оборота вагонов и снижение штрафов железной дороги за простой.
Да. Климатическое исполнение — УХЛ1 по ГОСТ 15150, рабочий диапазон от −40 до +40 °C. Рабочий орган из морозостойкой стали, электродвигатели в виброзащитном исполнении.
СО-250 специально спроектирован для экстремальных зимних условий Сибири, Урала, Дальнего Востока и северных регионов.
Стандартный срок — 30 рабочих дней. Ускоренное изготовление — 20 дней за доплату 10–15%. Иногда на складе есть готовые изделия — уточняйте у менеджера.
Также возможна аренда на сезон с последующим выкупом — получаете оборудование сразу, решение о покупке принимаете после проверки в работе.
Нет. СО-250 управляется крановщиком, который уже работает на объекте. Специальное обучение не требуется — конструкция простая, управление сводится к подъёму, позиционированию и включению.
При заказе с опцией шефмонтажа инженеры ТПК Брик проведут инструктаж персонала на месте.
В СО-250 два независимых вибратора — при выходе одного второй продолжает работу. Замена выполняется на месте силами вашего персонала за 2 часа, без отправки на завод.
Рекомендуем заказать запасной комплект вибраторов ИВ вместе с основной поставкой — это исключит любые простои.
Сравнивайте совокупную стоимость владения (TCO). СО-250 от ТПК Брик потребляет 44 кВт против 50–60 кВт у аналогов — экономия на электроэнергии 80–100 тыс. руб./год. Вибраторы меняются на месте — нет простоев на отправку в ремонт.
Гарантия 24 месяца, бесплатная техподдержка. Плюс единый поставщик всей линейки: СО-265, СО-250, ВНВ-2М, УралЦНИИ 7771, люкоподъёмники — один сервис, одни запчасти, одна точка ответственности.
