Изготавливаем напорные фильтры для водоподготовительных установок ТЭЦ, ГРЭС, промышленных и отопительных котельных: осветлительные ФОВ, ионитные параллельноточные ФИПа, сорбционные угольные ФСУ. Корпуса из углеродистой и нержавеющей стали, распределительные устройства — сталь или нержавеющие лучи, по ГОСТ Р и ОСТ 26-01-9.
Устройство напорного фильтра
ФОВ, ФИПа и ФСУ построены на общей корпусной базе — вертикальный цилиндрический аппарат с эллиптическими днищами. Отличаются фильтрующей загрузкой, обвязкой и назначением. Ниже — типовая конструкция и её основные узлы.
Корпус
Сварная цилиндрическая обечайка из листовой стали с приварными эллиптическими днищами. Три опоры для установки на фундамент, два люка — для загрузки фильтрующего материала и ревизии.
Распределительные устройства
ВРУ и НРУ обеспечивают равномерное распределение потока по всему сечению аппарата. Исполнения: сталь с полимером или нержавеющие лучи — с увеличенным ресурсом.
Обвязка
Трубопроводы и запорная арматура по фронту фильтра позволяют переключать все потоки воды в процессе эксплуатации: фильтрование, взрыхление, промывку и регенерацию.
КИП и пробоотбор
Манометры до и после фильтра, пробоотборные трубки по фронту аппарата. Поставляем батареи фильтров с автоматикой — АСУ ТП собственной разработки.
Габариты, материал распределительных устройств и комплектация обвязки определяются по опросному листу или конструкторской документации заказчика. Возможно исполнение под нестандартные среды — уточняйте у инженера.
Осветлительные, ионитные и сорбционные фильтры
Три типа напорных фильтров закрывают полную схему водоподготовительной установки: механическое осветление, умягчение и обессоливание, сорбционная доочистка. Часто устанавливаются последовательно в одной схеме ВОС.
Фильтр осветлительный вертикальный ФОВ
Осветлительный фильтр — его же называют механическим или скорым — удаляет взвешенные примеси. Вода под давлением 0,6 МПа проходит слой зернистой фильтрующей загрузки: механические примеси задерживаются, осветлённая вода собирается нижней сборно-распределительной системой.
Цикл работы: осветление → взрыхление → промывкаФильтр ионитный параллельноточный ФИПа — I и II ступени
Ионитные фильтры работают в схемах умягчения и обессоливания: удаляют катионы жёсткости Ca²⁺ и Mg²⁺ при натрий/водород-катионировании, а также сульфатные, хлоридные и нитратные анионы. Загрузка — катиониты и аниониты. Применение: подпитка паровых и водогрейных котлов, теплосетей.
Цикл: фильтрование → взрыхление → регенерация → отмывка → сброс первого фильтрата
Фильтр сорбционный угольный ФСУ
Сорбционный фильтр очищает воду от органических соединений, хлора и его производных, нефтепродуктов. Загрузка — активированный уголь. Корпус оборудован штуцерами гидрозагрузки и гидровыгрузки фильтрующего материала, косынками для подъёма при транспортировке и монтаже.
Применение: доочистка в схемах ВОС, сточные воды, очистные сооруженияЭтапы изготовления фильтра
Полный цикл на собственном производстве в Самаре: от опросного листа до отгрузки с паспортом и протоколами испытаний.
Опросный лист или КД
Получаем чертежи заказчика либо заполненный опросный лист с параметрами воды и расходом.
Расчёт за 1 деньКД и деталировка
Конструкторское бюро выпускает рабочую документацию и деталировку под конкретный типоразмер.
КБРезка и вальцовка
Раскрой листовой стали, вальцовка обечаек корпуса на собственном оборудовании.
ЗаготовкаСварка корпуса
Сварка обечайки, приварка эллиптических днищ, штуцеров, люков и опор.
СваркаМонтаж ВРУ/НРУ
Установка верхнего и нижнего распределительных устройств — сталь с полимером или нержавеющие лучи.
СборкаИспытания
Гидроиспытания корпуса, ультразвуковой контроль сварных швов — 100 % соединений.
Гидро + УЗКПокрытие
Внутреннее антикоррозийное покрытие корпуса, наружная окраска по ТЗ заказчика.
ЗащитаПаспорт и отгрузка
Комплектация КИП, паспорт изделия, протоколы испытаний, отгрузка в любой регион РФ.
ДокументыПроизводитель, а не посредник
Полный модельный ряд
ФОВ, ФИПа I/II ступени и ФСУ всех типоразмеров — Ø 0,5–3,4 м. Полная схема ВОС от одного производителя.
Батареи фильтров
Групповая обвязка, шкафы управления и автоматика — собственное направление АСУ ТП, сдаём установку под ключ.
Нержавеющие НРУ-лучи
Распределительные устройства из нержавеющей стали — ресурс заметно выше, чем у стали с полимером.
Антикоррозийная защита
Внутреннее покрытие корпуса продлевает срок службы аппарата при работе с агрессивными средами.
Испытания и протоколы
Гидроиспытания каждого корпуса, УЗК 100 % сварных швов. Протоколы — в комплекте с паспортом изделия.
Шеф-монтаж и ПНР
Выезд специалистов на площадку заказчика: контроль монтажа, пусконаладка, вывод на режим.
Что нужно для расчёта фильтра
Любой из трёх вариантов — рабочий. Расчёт и коммерческое предложение подготовим за 1 рабочий день.
Есть проект или КД
Присылайте конструкторскую документацию или раздел проекта — посчитаем стоимость изготовления точно по чертежам, с материалами и комплектацией из спецификации.
Есть параметры — заполните опросный лист
Достаточно основных исходных данных:
- расход воды, м³/ч
- исходная и требуемая вода: взвеси, жёсткость, органика
- рабочее давление
- тип фильтрующей загрузки
Есть анализ воды и задача
Не знаете, какой фильтр нужен? Пришлите анализ воды и опишите задачу — инженер подберёт тип фильтра и типоразмер под вашу схему водоподготовки, бесплатно.
Что входит в поставку, а что — нет
Мы изготавливаем корпусное фильтровальное оборудование и обвязку: корпус, распределительные устройства, трубопроводы, арматуру, КИП. Фильтрующие загрузки — уголь, катиониты, аниониты — обычно поставляет заказчик или наш партнёр; по согласованию включим их в КП отдельной строкой. Бытовыми и картриджными фильтрами не занимаемся — только промышленное напорное оборудование.
Смежное оборудование для схем водоочистки
Фильтры, которые уже работают

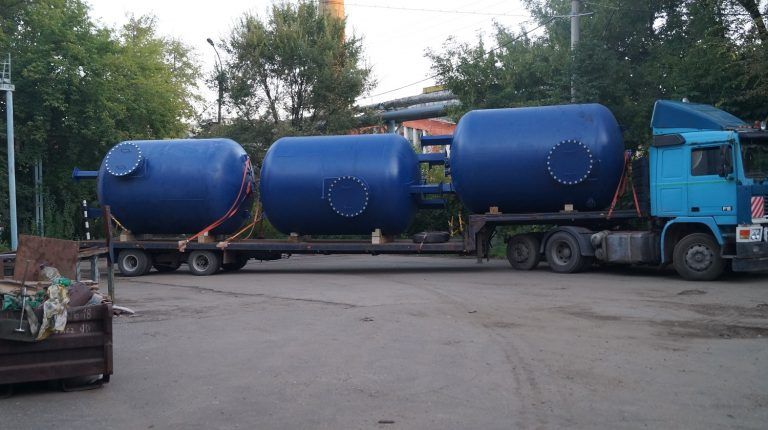

ФСУ-2,6-0,6 и ФОВ-3,0-0,6 в комплекте с КИП
В рамках государственного заказа изготовлены и отгружены сорбционные и осветлительные фильтры. ВРУ — лучевая система из нержавеющей стали.
ФОВ Ø3000 ммН = 4115 мм2 штСталь 3 Смотреть кейс → Уфа
Три ФСУ-2,6-0,6 для объекта в Уфе
Спроектированы и отгружены по КД ФСУ2,6-0,6.000.000, признаны годными к эксплуатации. Корпус — 09Г2С, лучевое ВРУ из нержавеющей стали.
Ø2600 ммН = 4830 мм40 м³/ч0,6 МПа Смотреть кейс → Нестандарт

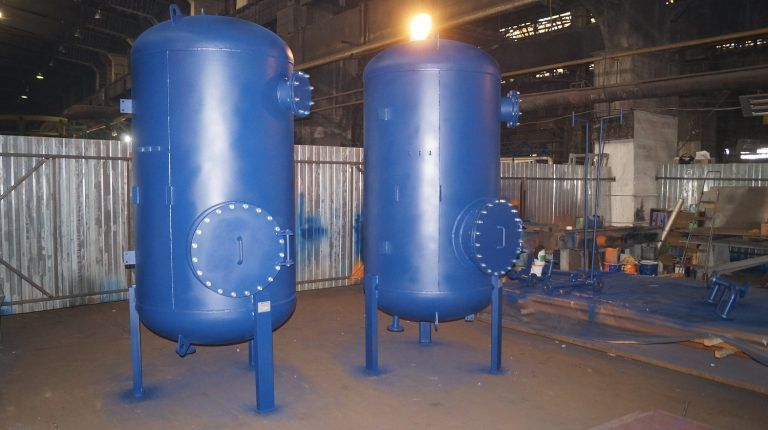

ФСУ-1,2-0,6 — рабочая среда дизельное топливо
Для управляющей компании Самары изготовлены сорбционные фильтры под нестандартное применение: очистка дизельного топлива. Корпус — углеродистая сталь, ВДРУ и НДРУ — нержавеющие.
10 м³/ч0,6 МПадо 100 °C Смотреть кейс → По чертежам
Напорные фильтры по КД заказчика
Изготавливаем напорные фильтры любых типоразмеров по чертежам или техническому заданию — ТКП с фиксированной стоимостью в течение 2 рабочих дней.
Ø 0,5–3,4 мГОСТ Р, ОСТ 26-01-9 Смотреть кейс →Вопросы о фильтрах ФОВ, ФИПа и ФСУ
Не нашли ответ?
Инженер ответит на технические вопросы, поможет подобрать тип и типоразмер фильтра под вашу задачу.
+7 (846) 203-07-17 info@tpkbrik.ru Задать вопрос инженеруПн–Пт 8:00–17:00 (МСК+1), Самара
Чем отличаются ФОВ, ФИПа и ФСУ?
ФОВ — осветлительный фильтр, удаляет взвешенные механические примеси. ФИПа — ионитный, работает на умягчение и обессоливание за счёт ионного обмена. ФСУ — сорбционный угольный, очищает от органики, хлора и нефтепродуктов. Часто все три ставятся последовательно в одну схему водоочистной станции.
Как подобрать диаметр фильтра?
Диаметр определяется по расходу воды и допустимой скорости фильтрования для выбранной загрузки. Ориентируйтесь на таблицы типоразмеров выше или заполните опросный лист — наш инженер выполнит подбор бесплатно.
Фильтрующая загрузка входит в поставку?
В базовую поставку входят корпус, распределительные устройства ВРУ/НРУ, обвязка и КИП. Загрузку — уголь, катиониты, аниониты — включим в КП отдельной строкой по согласованию либо её поставляет заказчик.
Из чего изготавливается корпус и какое покрытие?
Корпус — листовая сталь Ст3сп или 09Г2С с внутренним антикоррозийным покрытием. Распределительные устройства и отдельные элементы по ТЗ выполняются из нержавеющей стали.
Какие сроки изготовления и документы?
Срок изготовления — от 40 рабочих дней в зависимости от типоразмера и комплектации. В комплекте: паспорт изделия, руководство по эксплуатации, КД, сертификаты, протоколы гидроиспытаний и УЗК сварных швов.
Можете сделать батарею фильтров с автоматикой?
Да. Изготавливаем батареи фильтров с групповой обвязкой и шкафами управления — автоматизация фильтровальных установок входит в наше направление АСУ ТП, включая шеф-монтаж и пусконаладку.
Запросить КП на фильтры
Приложите опросный лист или конструкторскую документацию — инженер подберёт типоразмер, посчитает стоимость и сроки изготовления.
