Модернизация промышленного фильтрующего оборудования требует деталей, которые работают сразу — без подгонки и доработок на месте. Любая ошибка в геометрии втулки или проходного кольца ведёт к паразитным протечкам, перекосу фильтроэлемента и преждевременному выходу узла из строя. Поэтому к таким заказам предъявляются строгие требования по точности, материалам и контролю.

В этом материале — рассказ о реальной партии деталей для модернизации узла промышленной фильтрации, которую ТПК БРИК изготовил по чертежам заказчика. Покажем, как мы подходим к точному машиностроению: от выбора материала и обработки до финальной приёмки.

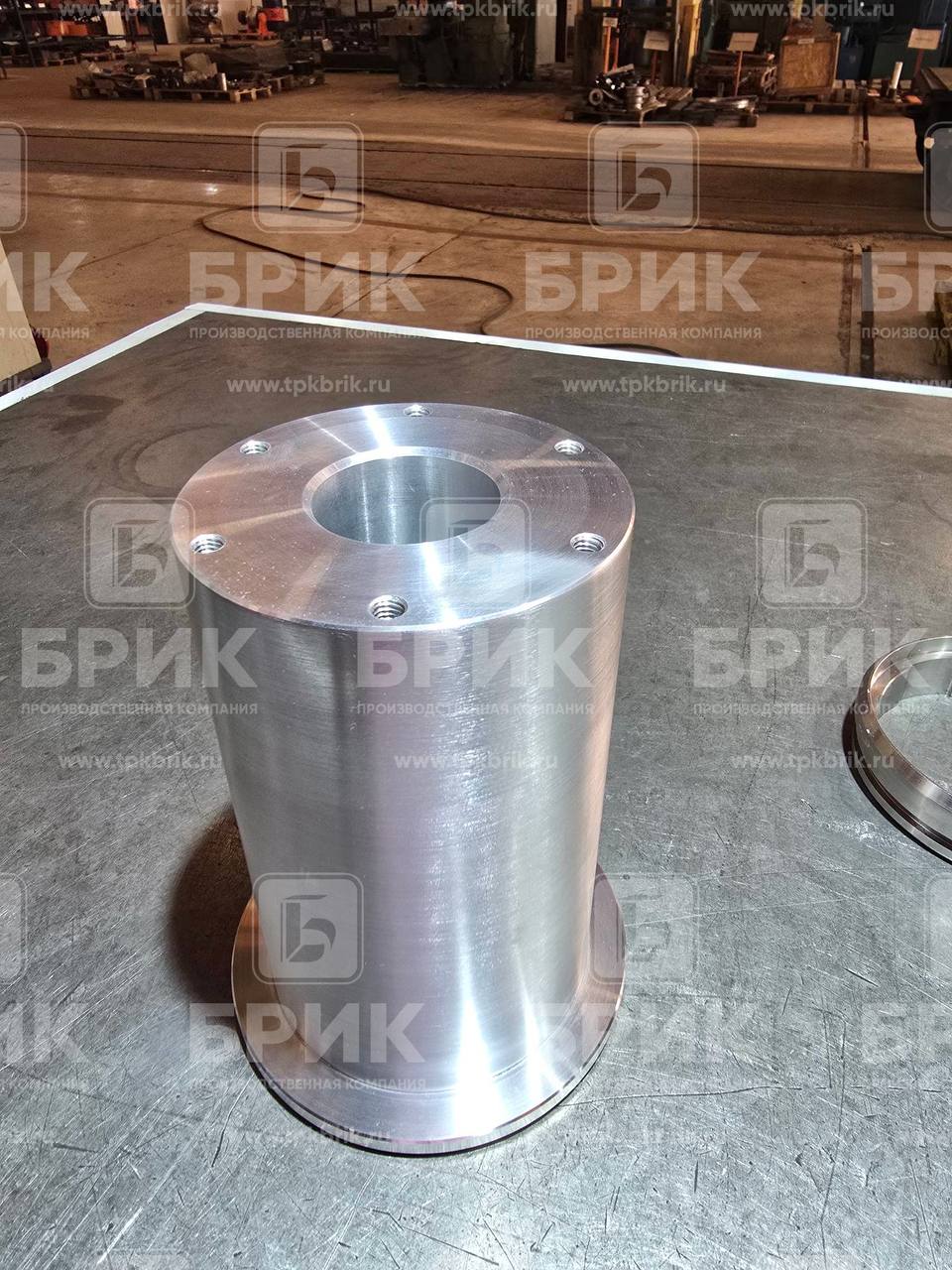

Втулки с фланцевыми опорами для узла фильтрации

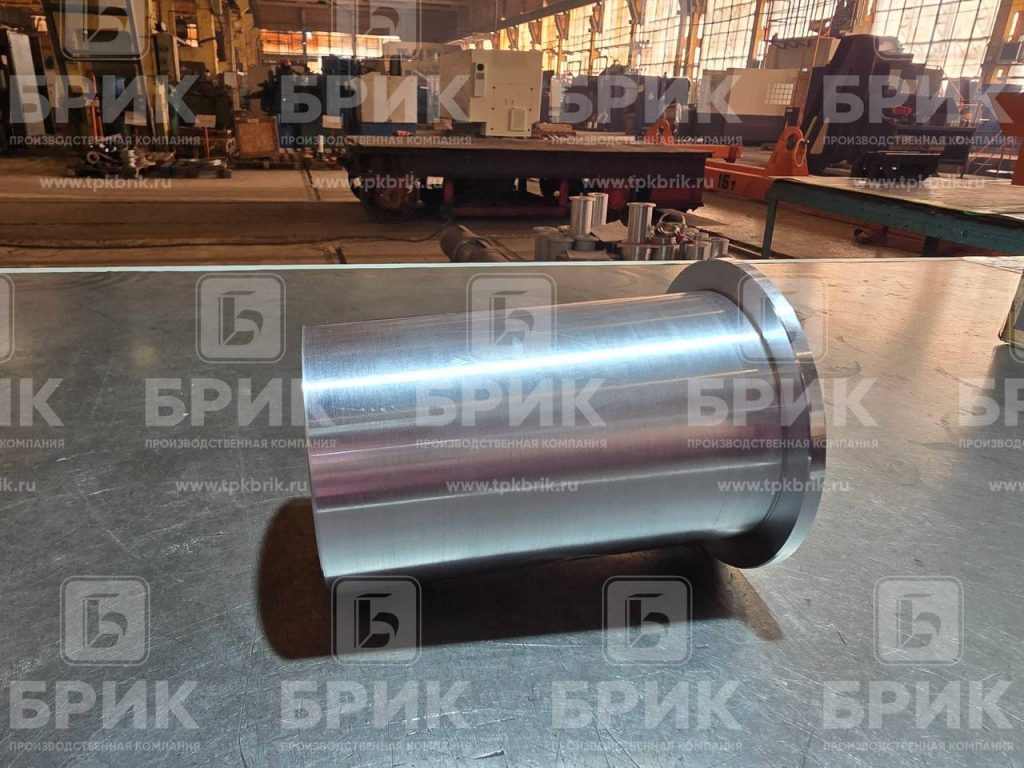

Втулки выполнены с фланцевыми опорными поверхностями, общей длиной 202 мм и наружным диаметром 150 мм. Конструкция предусматривает посадочные пояски, фаски и обработку кромок для корректной сборки и стабильной работы узла в составе фильтрующего оборудования.

Точность обеспечена в соответствии с требованиями конструкторской документации: поля допусков H12, h12 и ±IT12/2. На ключевых участках выдержана шероховатость до Ra 0,8, на остальных — Ra 6,3. В процессе изготовления контролировались биение, перпендикулярность и плоскостность поверхностей — это критически важно для плотной посадки сопряжённых деталей и стабильной работы узла под нагрузкой.

Материал: сплав Л161 либо согласованный с заказчиком аналог с требуемыми механическими и коррозионными характеристиками. Для защиты от коррозии и улучшения товарного вида детали прошли оксидирование и были промаркированы согласно требованиям заказчика.

Проходное кольцо из нержавеющей стали для агрессивной среды

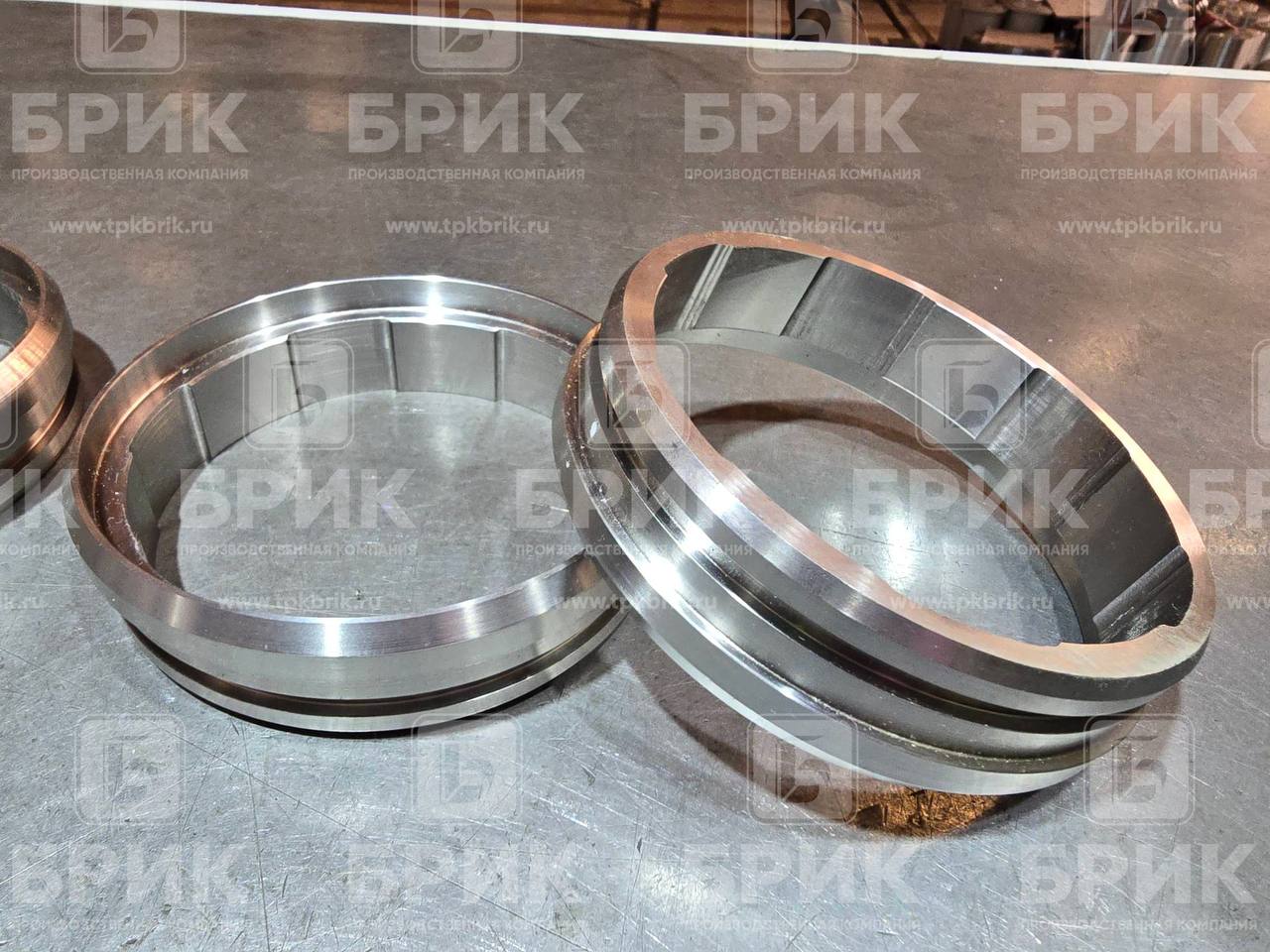

В рамках той же партии изготовлено проходное кольцо из стали 08Х18Н10 — нержавеющий хромоникелевый сплав, рассчитанный на работу в агрессивной среде. Конструкция включает проточки, фаски и продольные пазы для корректного позиционирования фильтроэлемента и обеспечения свободного прохода рабочей среды через узел.

Размеры и допуски заданы таким образом, чтобы обеспечить точную посадку и исключить паразитные протечки в фильтрующем узле. Шероховатость рабочих поверхностей — до Ra 2,5. Каждое отступление от чертежа в этой детали может привести к нарушению герметичности всего фильтра, поэтому контроль ведётся пооперационно.

Контроль качества: от заготовки до финальной приёмки

Все детали партии прошли полный цикл контроля — от проверки заготовок на соответствие материалу и геометрии до финальной приёмки по всем параметрам обработки. Это стандартный подход производства ТПК БРИК для деталей, которые сразу идут в сборку у заказчика без возможности доработок на месте.

Контроль на каждом этапе включает:

• Входной контроль материала — проверка сертификатов и соответствия марки сплава
• Промежуточный контроль — после черновой и чистовой обработки
• Геометрический контроль — биение, перпендикулярность, плоскостность, диаметральные размеры
• Контроль шероховатости — на ключевых рабочих поверхностях
• Финальная приёмка — проверка по всем пунктам конструкторской документации

Такие задачи требуют не только точного станочного парка, но и понимания того, как деталь работает в составе узла. Именно это позволяет выпускать изделия, которые встают в сборку без подгонки и сразу работают в расчётном режиме.

Когда заказчик присылает чертёж сложной детали для модернизации существующего оборудования, главное — не просто выдержать размеры по КД, а понимать функцию каждой поверхности. Деталь не должна «почти подходить» — она должна работать с первого раза.

Как мы работаем с заказами на нестандартные детали

ТПК БРИК изготавливает нестандартные детали по чертежам для машиностроения, модернизации оборудования и ремонтных нужд промышленных предприятий. Принимаем заказы от единичных позиций до серийных партий — с одинаковым контролем качества на каждом этапе.

Что мы делаем:

• Токарно-фрезерная обработка деталей по чертежам заказчика
• Изготовление втулок, колец, валов, фланцев, корпусных деталей
• Работа с любыми материалами: углеродистые и легированные стали, нержавейка, латунь, бронза, алюминиевые сплавы
• Финишная обработка: оксидирование, цинкование, химическое пассивирование
• Контроль качества и маркировка в соответствии с КД

Если вам нужна партия деталей для модернизации фильтрующего оборудования, узлов перемешивания, конвейеров, теплообменников или любого другого промышленного оборудования — отправьте чертежи или техническое задание на info@tpkbrik.ru. Инженеры подготовят технико-коммерческое предложение с фиксированной стоимостью.

Почему заказчики выбирают ТПК БРИК для точных деталей

Опыт работы с промышленными предприятиями научил нас одному правилу: каждая деталь, которая уходит к заказчику, должна работать в сборке с первого раза. Особенно когда речь о критичных узлах — фильтрах, насосах, перемешивающих устройствах, где любая неточность ведёт к остановке всего технологического процесса.

Мы работаем с любой сложностью: от единичных деталей для ремонта до серийных партий для модернизации линий. Принимаем заказы по чертежам, эскизам, образцам и техническим заданиям. Если нужна помощь в проработке конструкции — наши инженеры подскажут, как оптимизировать деталь под технологию изготовления без потери функциональности.

По вопросам изготовления нестандартных деталей звоните +7 (846) 202-07-45 или пишите на info@tpkbrik.ru. Полные контакты и схема проезда — на странице контактов.
